यूएल 1077 डीसी एमसीबी क्या है? मानक, परीक्षण और अनुप्रयोग

यूएल 1077 विद्युत उपकरणों में उपयोग किए जाने वाले पूरक रक्षकों के लिए एक उत्पाद सुरक्षा मानक है। यह मानक पूरक सुरक्षा प्रदान करने के लिए विद्युत उपकरणों के अंदर स्थापित सुरक्षात्मक उपकरणों पर लागू होता है। उन निर्माताओं के लिए जिन्हें डीसी लघु सर्किट ब्रेकरों को विद्युत उपकरणों में एकीकृत करने की आवश्यकता है, यूएल 1077 एक उत्पाद मानक है जिस पर ध्यान देने की आवश्यकता है।

यह आलेख यूएल 1077 के दायरे, अन्य मानकों के तहत यूएल 1077 डीसी एमसीबी और सर्किट ब्रेकर के बीच अंतर और मुख्य मापदंडों का परिचय देता है जिनकी खरीदारों को उत्पादों का चयन करते समय पुष्टि करने की आवश्यकता होती है।

यूएल क्या है?1077 प्रमाणीकरण?

यूएल 1077 विद्युत उपकरणों में उपयोग किए जाने वाले पूरक रक्षकों के लिए एक सुरक्षा मानक है, जिसे यूएल सॉल्यूशंस द्वारा प्रकाशित किया गया है।

यह मानक उन पूरक संरक्षकों पर लागू होता है जो विद्युत उपकरणों के लिए अतिरिक्त ओवरकरंट सुरक्षा प्रदान करते हैं। ये उत्पाद आमतौर पर शाखा सर्किट के निर्माण के लिए प्राथमिक सुरक्षात्मक उपकरणों के रूप में काम करने के बजाय विद्युत उपकरणों के अंदर स्थापित किए जाते हैं।

यूएल 1077 मानक मुख्य रूप से निर्माण, प्रदर्शन और परीक्षण के संदर्भ में पूरक संरक्षकों के लिए आवश्यकताओं को निर्दिष्ट करता है।

क्या करता हैयूएल 1077परीक्षा?

1. अंशांकन परीक्षण

अंशांकन परीक्षण यह जांचता है कि सर्किट ब्रेकर निर्दिष्ट ट्रिप विशेषताओं के अनुसार संचालित होता है या नहीं।

परीक्षण उत्पाद पर निर्दिष्ट धाराएं लागू करता है और जांच करता है कि उत्पाद आवश्यक समय के भीतर ट्रिप करता है या नहीं।

2. अधिभार परीक्षण

ओवरलोड परीक्षण बार-बार ओवरलोड स्थितियों के तहत सर्किट ब्रेकर की प्रतिक्रिया की जांच करता है।

डीसी अनुप्रयोगों के लिए, अधिभार परीक्षण की स्थिति उत्पाद प्रकार और विशिष्ट अनुप्रयोग आवश्यकताओं पर निर्भर करती है। कुछ डीसी मोटर स्टार्टिंग एप्लिकेशन उच्च परीक्षण धाराओं का उपयोग कर सकते हैं।

ओवरलोड परीक्षण में निर्दिष्ट शर्तों के तहत 50 ऑपरेटिंग चक्र शामिल हैं।

3. सहनशक्ति परीक्षण

सहनशक्ति परीक्षण बार-बार संचालन के बाद मिनी सर्किट ब्रेकर के प्रदर्शन का मूल्यांकन करता है।

लागू उत्पादों के लिए, यूएल 1077 आवश्यकताओं में रेटेड वर्तमान और रेटेड वोल्टेज पर 6,000 संचालन शामिल हैं।

यह परीक्षण यह जांचता है कि विद्युत और यांत्रिक संचालन की निर्दिष्ट संख्या को पूरा करने के बाद भी उत्पाद ठीक से काम करना जारी रखता है या नहीं।

4. शॉर्ट-सर्किट टेस्ट

शॉर्ट-सर्किट परीक्षण निर्दिष्ट शॉर्ट-सर्किट स्थितियों के तहत डीसी एमसीबी के प्रदर्शन का मूल्यांकन करता है।

परीक्षण यह जाँचता है कि क्या उत्पाद अस्वीकार्य सुरक्षा जोखिमों से बचते हुए निर्दिष्ट दोष धारा को बाधित कर सकता है।

यूएल 1077 में विभिन्न शॉर्ट-सर्किट परीक्षण स्थितियां और श्रेणियां शामिल हैं। इसलिए, विशिष्ट परीक्षण स्थितियाँ उत्पाद की रेटिंग और वर्गीकरण पर निर्भर करती हैं।

5. तापमान वृद्धि परीक्षण

तापमान वृद्धि परीक्षण निर्दिष्ट परिचालन स्थितियों के तहत लघु सर्किट ब्रेकर के तापमान में वृद्धि का मूल्यांकन करता है।

परीक्षण प्रासंगिक वर्तमान-वाहक भागों और टर्मिनलों के तापमान परिवर्तन की जाँच करता है।

6. ढांकता हुआ वोल्टेज प्रतिरोध परीक्षण

डाइइलेक्ट्रिक वोल्टेज झेलने वाला परीक्षण सर्किट ब्रेकर के इन्सुलेशन सिस्टम का मूल्यांकन करता है।

परीक्षण प्रासंगिक विद्युत भागों के बीच निर्दिष्ट वोल्टेज लागू करता है। परीक्षण के दौरान उत्पाद को लागू इन्सुलेशन आवश्यकताओं को पूरा करना होगा।

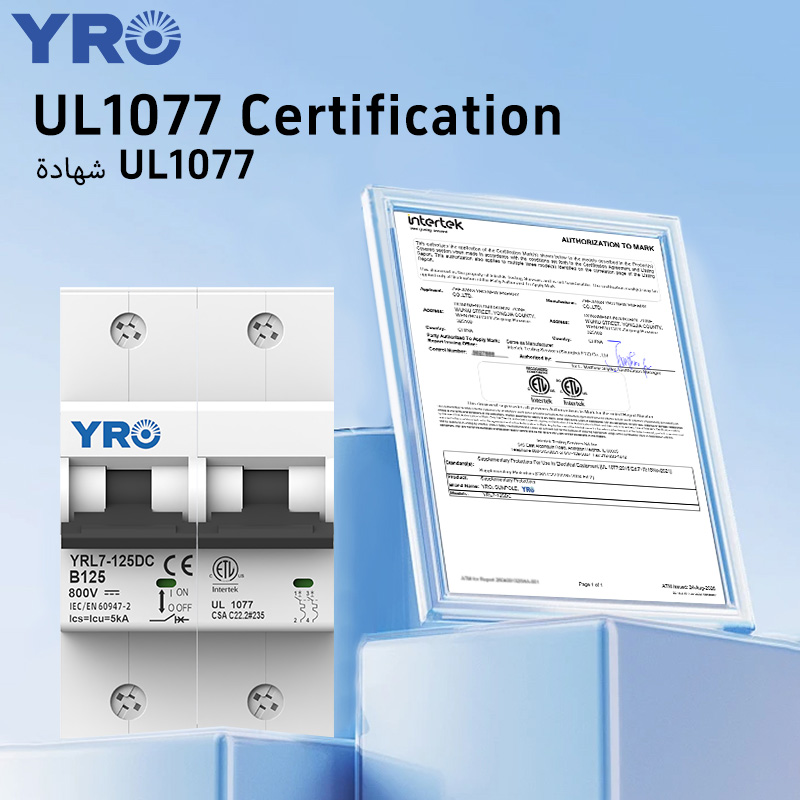

YRO DC मिनिएचर सर्किट ब्रेकर को UL 1077 प्रमाणन प्राप्त हुआ

YRO के YRL7-125DC श्रृंखला सर्किट ब्रेकरों का मूल्यांकन लागू UL 1077 आवश्यकताओं के अनुसार किया गया है। यूएल 1077 में अंशांकन, तापमान वृद्धि, अधिभार, सहनशक्ति, ढांकता हुआ वोल्टेज प्रतिरोध और शॉर्ट-सर्किट प्रदर्शन के लिए परीक्षण आवश्यकताएं शामिल हैं।

विभिन्न परीक्षण विभिन्न परिस्थितियों में उत्पाद के प्रदर्शन का मूल्यांकन करते हैं। उदाहरण के लिए, अंशांकन परीक्षण यात्रा विशेषताओं की जांच करता है, तापमान वृद्धि परीक्षण निर्दिष्ट परिचालन स्थितियों के तहत तापमान परिवर्तन का मूल्यांकन करता है, अधिभार परीक्षण निर्दिष्ट अधिभार स्थितियों के तहत प्रतिक्रिया का आकलन करता है, और शॉर्ट-सर्किट परीक्षण निर्दिष्ट गलती स्थितियों के तहत रुकावट प्रदर्शन का मूल्यांकन करता है।

खरीदारों के लिए, प्रमाणन जानकारी का उपयोग यह पुष्टि करने के लिए किया जा सकता है कि उत्पाद उनके उपकरण डिज़ाइन में प्रमाणन आवश्यकताओं को पूरा करता है या नहीं।

यूएल 1077 प्रमाणन के साथ सर्किट ब्रेकरों के लिए आवेदन परिदृश्य

नियंत्रण कक्ष

नियंत्रण पैनल में नियंत्रण सर्किट, पावर सर्किट और अन्य सहायक सर्किट होते हैं। उपकरण निर्माता विद्युत उपकरणों के भीतर आंतरिक सर्किट की पूरक ओवरकरंट सुरक्षा के लिए यूएल 1077 आवश्यकताओं को पूरा करने वाले डीसी एमसीबी का चयन कर सकते हैं।

स्वचालन उपकरण

स्वचालन उपकरण में कई विद्युत और इलेक्ट्रॉनिक घटक होते हैं जिन्हें सर्किट सुरक्षा की आवश्यकता होती है।

उपकरण निर्माता निम्नलिखित मापदंडों के आधार पर एमसीबी ब्रेकर का चयन कर सकते हैं:

· रेटेड वोल्टेज

· वर्तमान मूल्यांकित

· खम्भों की संख्या

· यात्रा विशेषताएँ

चयनित सुरक्षात्मक उपकरण को उपकरण की विद्युत आवश्यकताओं से मेल खाना चाहिए।

नये ऊर्जा उपकरण

नए ऊर्जा उपकरणों में विद्युत प्रणालियाँ होती हैं जिन्हें सर्किट सुरक्षा की आवश्यकता होती है।

बिजली रूपांतरण उपकरण जैसे उत्पादों के निर्माता उपकरण डिजाइन के आधार पर मूल्यांकन कर सकते हैं कि पूरक सुरक्षा समाधान उपयुक्त हैं या नहीं। अंतिम चयन उपकरण की विशिष्ट संरचना और संबंधित सुरक्षा आवश्यकताओं पर निर्भर करता है।

निष्कर्ष

यूएल 1077 प्रमाणीकरण मुख्य रूप से विद्युत उपकरणों के अंदर पूरक सुरक्षा अनुप्रयोगों के लिए उपयोग किया जाता है।

यूएल 1077 मानक ऑपरेटिंग विशेषताओं, तापमान वृद्धि प्रदर्शन, अधिभार प्रदर्शन, सहनशक्ति प्रदर्शन, इन्सुलेशन प्रदर्शन और शॉर्ट-सर्किट प्रदर्शन सहित कई पहलुओं से पूरक रक्षक प्रदर्शन का मूल्यांकन करता है।

विद्युत सर्किट ब्रेकर खरीदते समय, खरीदारों को उपकरण अनुप्रयोगों, रेटेड वोल्टेज, रेटेड वर्तमान, ध्रुवों की संख्या, यात्रा विशेषताओं और लागू प्रमाणन आवश्यकताओं पर विचार करना होगा।

यूएल 1077 प्रमाणन के अनुप्रयोग दायरे को समझने से उपकरण निर्माताओं और खरीदारों को विद्युत डिजाइन आवश्यकताओं के आधार पर उपयुक्त सर्किट सुरक्षा उत्पादों का चयन करने में मदद मिल सकती है।
