विदेशी पीवी परियोजनाओं के लिए सौर ऊर्जा प्रणालियों के लिए सोलर आइसोलेटर स्विच अपरिहार्य क्यों हैं?

जैसे-जैसे दुनिया भर में सौर ऊर्जा का विकास जारी है, फोटोवोल्टिक (पीवी) परियोजनाएं उच्च सुरक्षा मानकों की मांग करती हैं। एक महत्वपूर्ण घटक सोलर आइसोलेटर स्विच है। यह आलेख बताता है कि विदेशी पीवी परियोजनाएं इसके बिना क्यों नहीं चल सकतीं।

1. क्या भूमिकाएँ निभाते हैंसोलर आइसोलेटर स्विचपीवी प्रोजेक्ट्स में खेलें?

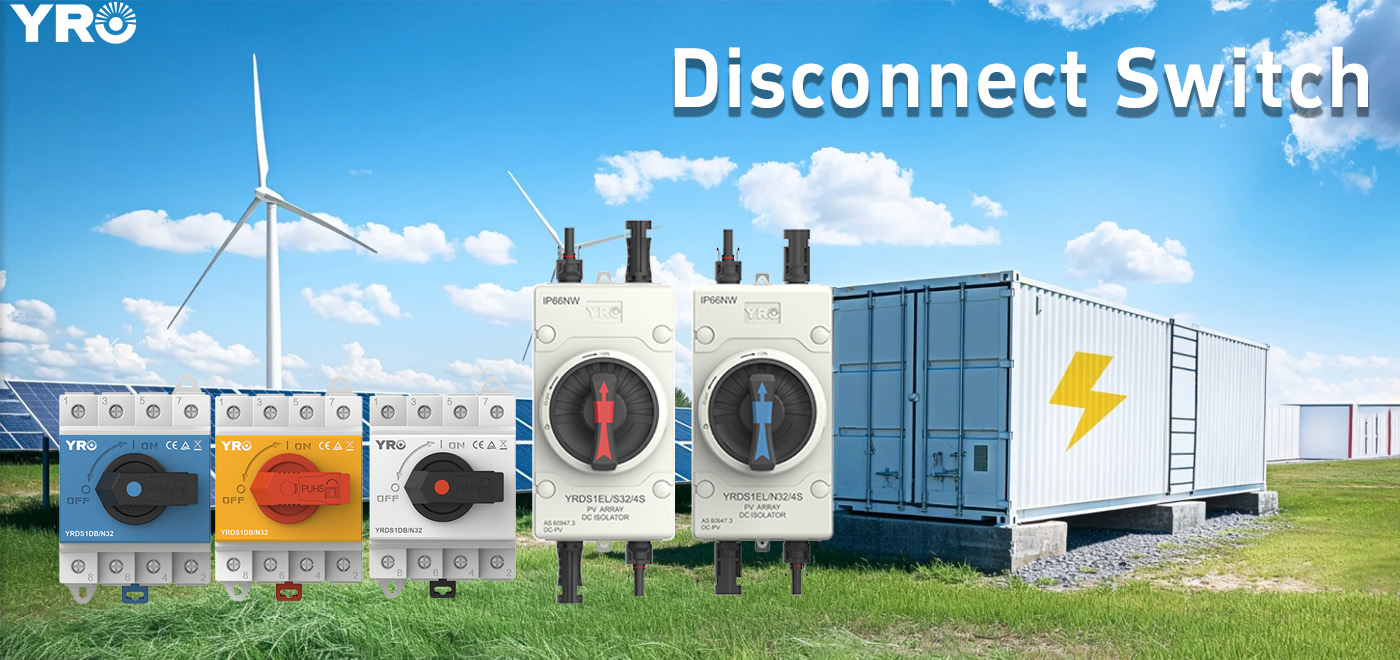

सोलर आइसोलेटर स्विच एक सुरक्षा उपकरण है जो सौर पीवी सिस्टम से डायरेक्ट करंट (डीसी) बिजली को मैन्युअल रूप से डिस्कनेक्ट करता है। यह सौर पैनलों द्वारा उत्पन्न डीसी बिजली के सुरक्षित अलगाव की अनुमति देता है।

इंस्टॉलरों और रखरखाव कर्मियों के लिए सुरक्षा

सौर पैनल जब भी सूर्य के प्रकाश के संपर्क में आते हैं तो बिजली उत्पन्न करते हैं। वे ग्रिड बंद होने पर भी उच्च-वोल्टेज डीसी का उत्पादन कर सकते हैं। एक आइसोलेटर स्विच यह सुनिश्चित करता है कि तकनीशियन लाइव विद्युत खतरों के बिना सिस्टम पर सुरक्षित रूप से काम कर सकते हैं। जब भी प्रकाश हो तो एक पीवी स्ट्रिंग वोल्टेज प्रस्तुत कर सकती है, तब भी जब इन्वर्टर एसी आउटपुट का उत्पादन नहीं कर रहा हो।

अग्नि निवारण

दोषपूर्ण वायरिंग या घटक विफलता के कारण बिजली में आग लग सकती है। उचित रूप से रेटेड आइसोलेटर स्विच आपात स्थिति में बिजली काटने में मदद करता है, जिससे आग लगने का खतरा कम हो जाता है।

विद्युत मानकों का अनुपालन

अधिकांश देश सुरक्षा नियमों का अनुपालन करने के लिए सौर प्रतिष्ठानों में आइसोलेटर स्विच का उपयोग अनिवार्य करते हैं। इनमें अमेरिका में IEC 60947, NEC आर्टिकल 690 और ऑस्ट्रेलिया में AS/NZS 5033 शामिल हैं। ऑस्ट्रेलियाई मानक एएस/एनजेडएस 5033 ने छत पर सौर आइसोलेटर स्विच की स्थापना को अनिवार्य कर दिया है। अंतरराष्ट्रीय परियोजनाओं के लिए, डीसी अलगाव को अक्सर आईईसी/ईएन-संरेखित डिजाइन और दस्तावेज़ीकरण प्रक्रियाओं के भीतर निर्दिष्ट और सत्यापित किया जाता है। IEC/EN 60947-3 के अनुरूप स्विच-डिस्कनेक्टर्स का उपयोग करना एक सामान्य आधार रेखा है।

सिस्टम रखरखाव और समस्या निवारण

सिस्टम के हिस्सों को अलग करने से संपूर्ण पीवी सरणी को बंद किए बिना आसान निदान और मरम्मत की अनुमति मिलती है। A local isolator supports a repeatable procedure that reduces the likelihood of accidental contact, connector damage, or switching events at inappropriate points in the circuit .

स्थापना स्थान

सोलर आइसोलेटर स्विच आमतौर पर छत पर सौर पैनलों के करीब और इन्वर्टर के डीसी छोर के करीब स्थित होते हैं। इसका मतलब है कि पैनलों को जमीन और छत दोनों पर से अलग किया जा सकता है। सौर प्रणाली के डीसी पक्ष पर, विशेष रूप से पीवी सरणी और इन्वर्टर के बीच एक इन्वर्टर आइसोलेटर स्विच स्थापित किया जाना चाहिए।

2. बिना छुपे जोखिमसोलर आइसोलेटर स्विच

Without a reliable isolation point, technicians are more likely to improvise. सामान्य असुरक्षित प्रथाओं में शामिल हैं:

लोड के तहत डीसी कनेक्टर्स को डिस्कनेक्ट करना

उचित अलगाव के बिना, तकनीशियन डीसी कनेक्टर्स को अलग कर सकते हैं जबकि सर्किट अभी भी चालू है। इससे चाप का जोखिम बढ़ जाता है और गुप्त विफलताएं पैदा हो सकती हैं जो बाद में गर्म जोड़ों और क्षतिग्रस्त कनेक्टर के रूप में दिखाई देती हैं।

केवल रिमोट शटडाउन पर भरोसा करना

रिमोट शटडाउन दृश्यमान स्थानीय ब्रेक नहीं बनाता है। एक परिभाषित खुले बिंदु के बिना, कर्मचारी काम शुरू करने से पहले यह पुष्टि नहीं कर सकते कि सर्किट वास्तव में डी-एनर्जेटिक है।

"ऑफ" और "पृथक" के बीच अंतर

जब कोई इन्वर्टर अक्षम हो जाता है या एसी का उत्पादन नहीं कर रहा होता है, तब भी डीसी वोल्टेज एरे से मौजूद रह सकता है। टर्मिनल खोलने के लिए यह सुरक्षित स्थिति नहीं है। इसके विपरीत, जब एक डीसी सर्किट को पीवी-रेटेड आइसोलेटर पर खोला जाता है, तो एक ज्ञात स्थान पर एक परिभाषित खुला बिंदु होता है, जो सत्यापन के बाद नियंत्रित रखरखाव वर्कफ़्लो का समर्थन करता है।

डीसी आर्किंग खतरे

एसी करंट स्वाभाविक रूप से शून्य बिंदुओं से होकर गुजरता है, जिससे आर्क को बुझाना आसान हो जाता है। डीसी करंट निरंतर होता है, डिस्कनेक्ट होने पर निरंतर और खतरनाक आर्क बनाता है। मानक एसी स्विच में डीसी पावर के लिए आवश्यक विशेष आर्क-शमन तंत्र का अभाव है। सौर प्रणालियों में इनका उपयोग करने से अत्यधिक गर्मी, पिघलने और गंभीर आग के खतरे हो सकते हैं।

खराब गुणवत्ता वाले आइसोलेटर्स से जोखिम

खराब गुणवत्ता वाले आइसोलेटर अनावश्यक रूप से ट्रिप हो सकते हैं। संक्षारण, विशेषकर तटीय क्षेत्रों में, स्विच विफलता का कारण बन सकता है। बार-बार स्विच करने से यांत्रिक घिसाव समय के साथ संपर्कों को ख़राब कर सकता है। नमी और रासायनिक संपर्क इन्सुलेशन को नुकसान पहुंचा सकते हैं, जिससे यह अधिक प्रवाहकीय हो सकता है। अनुचित स्थापना के परिणामस्वरूप विद्युत आग या सिस्टम विफलता हो सकती है।

आपातकालीन परिदृश्य

आपात्कालीन परिस्थितियाँ समय का दबाव और अपूर्ण जानकारी पैदा करती हैं। स्थानीय रूप से सुलभ अलगाव बिंदु उत्तरदाताओं और साइट कर्मियों को यह अनुमान लगाए बिना एक परिभाषित सीमा स्थापित करने की अनुमति देता है कि कौन से कंडक्टर सक्रिय रहते हैं।

3. वैश्विक सौर प्रतिष्ठानों के लिए विश्वसनीय सौर आइसोलेटर स्विच कैसे चुनें

विदेशी पीवी परियोजनाओं के लिए सोलर आइसोलेटर स्विच का चयन करते समय, इंजीनियरों को निम्नलिखित मानदंडों पर विचार करना चाहिए:

वोल्टेज और करंट रेटिंग

स्विच को सिस्टम के अधिकतम वोल्टेज और करंट से मेल खाना चाहिए या उससे अधिक होना चाहिए। इंजीनियरों को सबसे खराब स्थिति वाले कोल्ड वोक (ओपन-सर्किट वोल्टेज) और किसी भी समानांतर-स्ट्रिंग वर्तमान योग सहित निरंतर वर्तमान आधार की गणना करनी चाहिए।

पीवी डीसी आर्क संरक्षण

एसी आर्क की तुलना में डीसी आर्क को बुझाना अधिक कठिन होता है। The switch should have proper arc-quenching capabilities. A DC isolator switch suitable for PV is designed to open the circuit quickly and manage the arc that forms as contacts separate . The “safe break” is the combination of contact gap, insulation distances, mechanical switching speed, and arc control .

मौसम प्रतिरोध और आईपी रेटिंग

बाहरी स्थापनाओं के लिए, IP65 या उच्चतर प्रवेश सुरक्षा की अनुशंसा की जाती है। धूल और पानी से सुरक्षा के लिए IP66 रेटिंग महत्वपूर्ण है। आउटडोर पीवी इंस्टॉलेशन भी यूवी और थर्मल तनाव डालते हैं, इसलिए बाड़े की सामग्री को लंबे समय तक एक्सपोज़र और ऊंचे तापमान को सहन करने की आवश्यकता होती है।

प्रमाणपत्र और अनुपालन

आईईसी, यूएल, टीयूवी, या अन्य क्षेत्रीय मानकों के अनुपालन की तलाश करें। अंतर्राष्ट्रीय परियोजनाओं के लिए, IEC/EN 60947-3 के अनुरूप स्विच-डिस्कनेक्टर का उपयोग करें। अनुपालन चयन प्लस दस्तावेज़ीकरण प्लस सत्यापन द्वारा प्राप्त किया जाता है। यह अनिर्दिष्ट स्विच स्थापित करने से प्राप्त नहीं होता है।

ध्रुव विन्यास

इंजीनियरों को सिंगल-पोल (एक कंडक्टर के लिए) या डबल-पोल (सकारात्मक और नकारात्मक डीसी लाइनों के लिए) पर विचार करना चाहिए। दोनों डीसी कंडक्टरों को डिस्कनेक्ट करने की अनुशंसा की जाती है ताकि रखरखाव टीमों को सीमा के बारे में कोई अस्पष्टता न हो।

लॉक करने योग्य बंद स्थिति

एक लॉक करने योग्य ऑफ स्थिति रखरखाव अलगाव प्रक्रियाओं का समर्थन करती है। जब स्विच बंद होता है, तो यह सर्किट को खोलता है और इसकी रेटेड स्थितियों के भीतर उपयोग किए जाने पर अलगाव के लिए पर्याप्त इन्सुलेशन और पृथक्करण प्रदान करता है।

चालू/बंद संकेत साफ़ करें

स्पष्ट चालू/बंद संकेत के साथ एक सकारात्मक स्विचिंग तंत्र तकनीशियनों को स्विच स्थिति को सत्यापित करने में मदद करता है।

कुंजी चयन चेकलिस्ट

• रेटिंग: सबसे खराब स्थिति वाला कोल्ड वोक, निरंतर चालू आधार, और कोई समानांतर-स्ट्रिंग धारा योग

• श्रेणियाँ: सर्किट के लिए उपयुक्त पीवी डीसी ड्यूटी वर्गीकरण

• प्लेसमेंट: दस्तावेजित अलगाव सीमा के साथ इन्वर्टर के पास पहुंच योग्य स्थान

• समाप्ति: कंडक्टर रेंज, फेरूल/लग, टॉर्क मान, कमीशनिंग सत्यापन

• पर्यावरण: आईपी रेटिंग, यूवी प्रतिरोध, तापमान सीमा, सीलिंग और माउंटिंग विधि

• दस्तावेज़ीकरण: सिंगल लाइन डायग्राम (एसएलडी) मैपिंग, लेबल, कमीशनिंग रिकॉर्ड और रखरखाव प्रक्रिया नोट्स

निरीक्षण एवं रखरखाव

सोलर आइसोलेटर स्विच का वर्ष में कम से कम एक बार निरीक्षण किया जाना चाहिए। रखरखाव गर्मी से होने वाली क्षति, नमी के प्रवेश और बाड़े की भौतिक अखंडता की जाँच पर केंद्रित है। तकनीशियनों को यह सुनिश्चित करने के लिए हैंडल के यांत्रिक संचालन का भी परीक्षण करना चाहिए कि यह भंगुर या जाम तो नहीं हो गया है।

4. सारांश

सोलर आइसोलेटर स्विच किसी भी सौर ऊर्जा प्रणाली का एक छोटा लेकिन महत्वपूर्ण हिस्सा हैं। वे सुरक्षा, अनुपालन और परिचालन दक्षता सुनिश्चित करते हैं।

पीवी सर्किट रोशनी के तहत सक्रिय रह सकते हैं। डीसी स्विचिंग के लिए उद्देश्य-निर्मित आर्क नियंत्रण की आवश्यकता होती है। पीवी-रेटेड सोलर आइसोलेटर स्विच इंजीनियरों और सेवा टीमों को एक परिभाषित सीमा देता है जिसे वे संचालित, लॉक और सत्यापित कर सकते हैं।

Overseas PV projects are commonly specified and verified against IEC and EN expectations. आइसोलेशन डिवाइस पीवी डीसी ड्यूटी के लिए उपयुक्त होना चाहिए, सिस्टम के लिए सही ढंग से रेट किया गया होना चाहिए, और स्थापित किया जाना चाहिए ताकि तकनीशियन इसे संचालित कर सकें, खुली स्थिति को सत्यापित कर सकें, और आवश्यकता पड़ने पर इसे लॉक कर सकें।
