4 इन 1 आउट 500V DC ABS वितरण बॉक्स से कितने PV तार जुड़ सकते हैं?

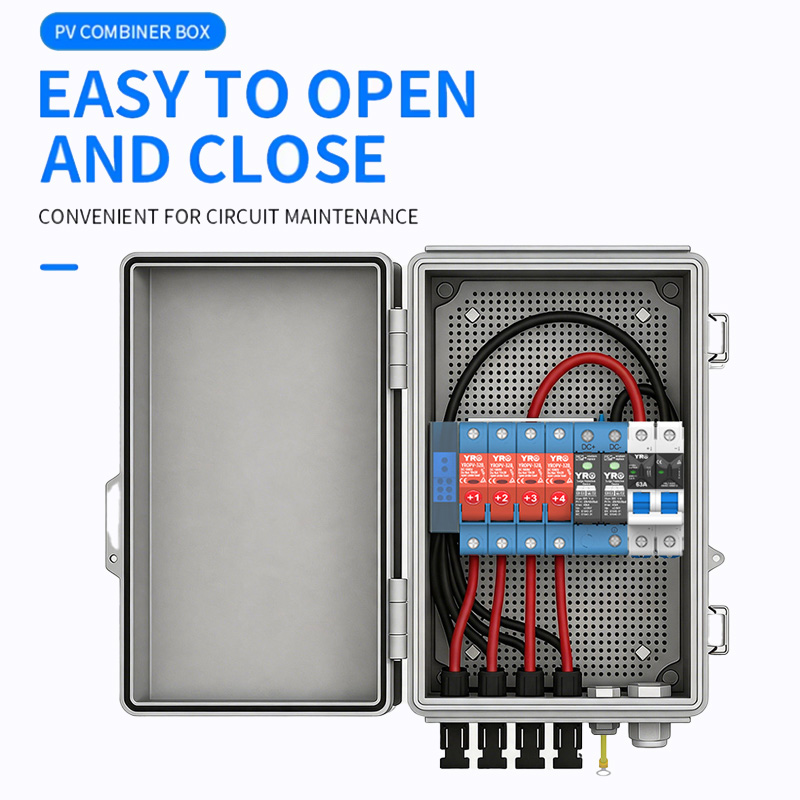

YROका उपयोग करके एकाधिक पीवी स्ट्रिंग्स को प्रबंधित करने का एक कुशल तरीका प्रस्तुत करता है4 इन 1 आउट 500V डीसी एबीएस वितरण बॉक्स, सुरक्षा और सरलीकृत सिस्टम एकीकरण के लिए डिज़ाइन किया गया।
आधुनिक सौर प्रणालियों में पीवी स्ट्रिंग कनेक्शन
जैसे-जैसे वितरित फोटोवोल्टिक (पीवी) प्रणालियों का विस्तार होता है, कई पीवी तारों को सुरक्षित और कुशलता से जोड़ना एक महत्वपूर्ण चुनौती बन जाता है। घर के मालिकों, सौर तकनीशियनों और छोटे पैमाने के संयंत्र संचालकों को अक्सर इस सवाल का सामना करना पड़ता है कि अपने विद्युत घटकों को ओवरलोड किए बिना कई सौर मॉड्यूल को कैसे एकीकृत किया जाए। यहीं पर एबीएस वितरण बॉक्स विशेष रूप से उपयोगी साबित होता है। ऐसे डिज़ाइन के साथ जो एकल अनुकूलित आउटपुट प्रदान करते हुए चार अलग-अलग इनपुट स्ट्रिंग्स को समायोजित करता है, यह वायरिंग प्रक्रिया को सरल बनाता है और संभावित जोखिमों को कम करता है।
एबीएस वितरण बॉक्स की भूमिका
एक मानक पीवी प्रणाली को दोषों को रोकने और दीर्घकालिक विश्वसनीयता सुनिश्चित करने के लिए सावधानीपूर्वक वर्तमान प्रबंधन की आवश्यकता होती है। वितरण बॉक्स एक केंद्रीय हब के रूप में कार्य करता है जहां कई पीवी स्ट्रिंग्स एकत्रित होती हैं और इन्वर्टर या मुख्य सिस्टम में सुरक्षित रूप से रूट की जाती हैं। 4 इन 1 आउट कॉन्फ़िगरेशन अनुमति देता है:
- मध्यम स्तर की स्थापनाओं के लिए एकाधिक पीवी स्ट्रिंग्स का एकीकरण
- एकीकृत फ़्यूज़, सर्किट ब्रेकर और लाइटनिंग सर्ज अरेस्टर के साथ उन्नत सुरक्षा
- कॉम्पैक्ट आंतरिक लेआउट और हल्के एबीएस आवास के साथ अंतरिक्ष दक्षता
मुख्य विशिष्टता तालिका
| विशेषता | विनिर्देश | फ़ायदा |
| सुरक्षा स्तर | आईपी65 | बाहरी स्थापना के लिए धूल और पानी प्रतिरोध |
| अधिकतम ऑपरेशन वोल्टेज | 500V | मध्यम-वोल्टेज पीवी सरणियों का सुरक्षित संचालन |
| फ़्यूज़ श्रेणी | 15ए 1000वी | ओवरलोड क्षति को रोकता है |
| परिपथ वियोजक | 2पी 63ए 500वी | असामान्य परिस्थितियों में स्वचालित रूप से करंट काट देता है |
| तड़ित रोकनेवाला | 2P 40kA 600V | उछाल और बिजली के हमलों से बचाता है |
| सौर कनेक्टर | 30ए 1000वी | पीवी मॉड्यूल के लिए त्वरित और विश्वसनीय कनेक्शन |
कितने पीवी स्ट्रिंग्स को जोड़ा जा सकता है?
जबकि बॉक्स चार इनपुट स्ट्रिंग्स का समर्थन करता है, प्रति स्ट्रिंग मॉड्यूल की सटीक संख्या उपयोग किए गए सौर पैनलों के कुल वोल्टेज और वर्तमान विनिर्देशों पर निर्भर करती है। आमतौर पर, मानक 36-50V मॉड्यूल रेटिंग मानते हुए, प्रत्येक इनपुट स्ट्रिंग 8-12 पैनलों को समायोजित कर सकती है। चार स्ट्रिंग्स को एक ही आउटपुट में समेकित करने से, सिस्टम जटिलता कम हो जाती है, और रखरखाव आसान हो जाता है।
सुरक्षा संबंधी विचार
एक ही वितरण बॉक्स में एकाधिक पीवी स्ट्रिंग्स को जोड़ने पर ध्यान देने की आवश्यकता है:
- वर्तमान संतुलन: सुनिश्चित करें कि ओवरकरंट घटनाओं से बचने के लिए प्रत्येक स्ट्रिंग फ्यूज रेटिंग (15ए) से अधिक न हो।
- वोल्टेज अनुकूलता: सुरक्षित संचालन के लिए कुल स्ट्रिंग वोल्टेज 500V DC से नीचे रहना चाहिए।
- वृद्धि संरक्षण: एकीकृत बिजली गिरफ़्तार अचानक वोल्टेज स्पाइक्स से होने वाले नुकसान के जोखिम को कम करते हैं।
The 4 इन 1 आउट 500V डीसी एबीएस वितरण बॉक्सइन चुनौतियों को कुशलतापूर्वक संभालने के लिए डिज़ाइन किया गया है, जो कई पीवी इनपुट के लिए एक विश्वसनीय जंक्शन बिंदु प्रदान करता है।
स्ट्रिंग एकीकरण से परे लाभ
इस वितरण बॉक्स का उपयोग करने के लाभ केवल कनेक्शन सुविधा से परे हैं:
- हल्के डिजाइन: एबीएस हाउसिंग वजन को काफी कम कर देता है, जिससे परिवहन और स्थापना आसान हो जाती है।
- यूवी और संक्षारण प्रतिरोध: बाहरी परिस्थितियों के लिए आदर्श, दीर्घकालिक स्थायित्व सुनिश्चित करता है।
- मॉड्यूलर कनेक्टिविटी: मानक सौर कनेक्टर त्वरित स्थापना और आसान सिस्टम अपग्रेड की अनुमति देते हैं।
- रखरखाव-अनुकूल लेआउट: जरूरत पड़ने पर सीधे निरीक्षण और प्रतिस्थापन की अनुमति देने के लिए आंतरिक घटकों की व्यवस्था की जाती है।
लाभ अवलोकन तालिका
| फ़ायदा | विवरण |
| आसान स्थापना | हल्का और कॉम्पैक्ट डिज़ाइन श्रम प्रयास को कम करता है |
| बहु-स्तरीय सुरक्षा | फ़्यूज़, सर्किट ब्रेकर और सर्ज अरेस्टर उपकरण क्षति को रोकते हैं |
| विस्तार | मॉड्यूलर इनपुट भविष्य के पीवी विस्तार का समर्थन करता है |
| बाहरी विश्वसनीयता | यूवी और संक्षारण प्रतिरोधी एबीएस शेल दीर्घायु सुनिश्चित करता है |
अनुप्रयोग परिदृश्य
एबीएस वितरण बॉक्स विशेष रूप से इसके लिए उपयुक्त है:
- मल्टीपल स्ट्रिंग लेआउट के साथ आवासीय छत पीवी सिस्टम
- छोटे वाणिज्यिक सौर प्रतिष्ठानों को केंद्रीकृत सुरक्षा की आवश्यकता है
- ऑफ-ग्रिड या हाइब्रिड सोलर सिस्टम के लिए विश्वसनीय डीसी प्रबंधन की आवश्यकता होती है
चार स्ट्रिंग्स को एक आउटपुट में समेकित करके, सिस्टम वायरिंग को सरल बनाया जाता है, और परिचालन सुरक्षा को बढ़ाया जाता है। उपयोगकर्ता डाउनटाइम को कम करते हुए सिस्टम की आसानी से निगरानी और रखरखाव कर सकते हैं।
एकाधिक पीवी स्ट्रिंग्स को कुशलतापूर्वक प्रबंधित करना वितरित सौर प्रणालियों के लिए एक मुख्य चुनौती है, और एक अच्छी तरह से डिज़ाइन किया गया वितरण बॉक्स सिस्टम की विश्वसनीयता और स्थापना में आसानी में काफी सुधार कर सकता है।4 इन 1 आउट 500V डीसी एबीएस वितरण बॉक्सझेजियांग YRO न्यू एनर्जी कंपनी लिमिटेड से। पीवी पावर प्रबंधन के लिए एक मजबूत समाधान प्रदान करने के लिए हल्के निर्माण, मॉड्यूलर कनेक्टिविटी और बहुस्तरीय सुरक्षा को जोड़ती है। इस डिवाइस के साथ, ऑपरेटर इष्टतम प्रदर्शन, सुरक्षा और सिस्टम दीर्घायु को बनाए रखते हुए आत्मविश्वास से कई पीवी स्ट्रिंग्स को कनेक्ट कर सकते हैं।
