वाईफाई 6-10 स्ट्रिंग्स आरएसडी फास्ट शटडाउन डिवाइस सोलर पीवी सुरक्षा में कैसे सुधार कर सकता है?
लेख सारांश

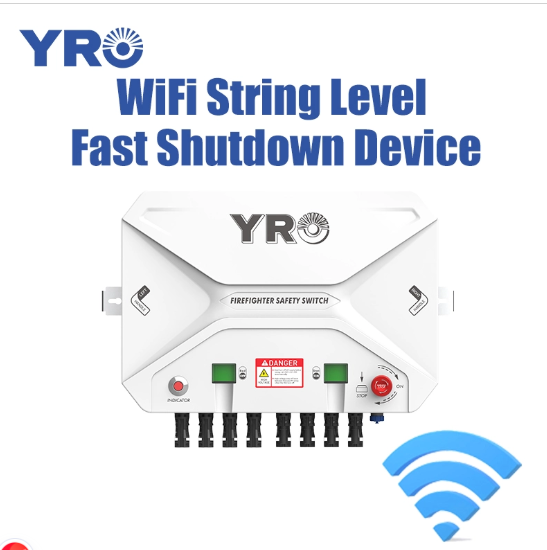

एक वाईफाई 6-10 स्ट्रिंग्स आरएसडी फास्ट शटडाउन डिवाइसफोटोवोल्टिक स्थापनाओं के लिए डिज़ाइन किया गया है, जिन्हें एक परिभाषित आपातकालीन या शटडाउन घटना के दौरान कई पीवी तारों के तेजी से वियोग की आवश्यकता होती है। सौर ईपीसी ठेकेदारों, इंस्टॉलरों, वितरकों और परियोजना डेवलपर्स के लिए, सही उपकरण का चयन करने में स्ट्रिंग्स की गिनती से अधिक शामिल है। सिस्टम वोल्टेज, करंट, नियंत्रण विधि, संचार विकल्प, पर्यावरण संरक्षण, इन्वर्टर अनुकूलता और लागू विद्युत आवश्यकताओं की जाँच की जानी चाहिए। यह मार्गदर्शिका बताती है कि स्ट्रिंग-स्तरीय रैपिड शटडाउन कैसे काम करता है, 6-10 स्ट्रिंग डिवाइस निर्दिष्ट करते समय क्या विचार करना चाहिए, इंस्टॉलेशन और रखरखाव की योजना कैसे बनाएं, और खरीदने से पहले कौन से प्रश्न पूछने चाहिए। यह ZHEJIANG YRO NEW ENERGY CO., LTD. के लिए प्रासंगिक उत्पाद संबंधी विचार भी पेश करता है।
01 · उत्पाद की बुनियादी बातें
वाईफाई 6-10 स्ट्रिंग्स आरएसडी फास्ट शटडाउन डिवाइस को समझना
जब भी पर्याप्त सूर्य की रोशनी मॉड्यूल तक पहुंचती है तो सौर फोटोवोल्टिक सिस्टम डीसी बिजली उत्पन्न करते हैं। इन्वर्टर बंद होने पर भी, पीवी ऐरे के हिस्से और इसकी डीसी वायरिंग सक्रिय रह सकती है। यह इंस्टॉलरों, रखरखाव कर्मियों, आपातकालीन उत्तरदाताओं और सिस्टम मालिकों के लिए एक महत्वपूर्ण सुरक्षा विचार बनाता है।
एक रैपिड शटडाउन डिवाइस, जिसे आमतौर पर आरएसडी कहा जाता है, को पीवी सिस्टम के एक परिभाषित हिस्से के भीतर विद्युत आउटपुट को डिस्कनेक्ट करने या कम करने के लिए डिज़ाइन किया गया है जब इसका शटडाउन फ़ंक्शन सक्रिय होता है। एक स्ट्रिंग-स्तरीय रैपिड शटडाउन डिवाइस अपने डिज़ाइन और रेटेड कॉन्फ़िगरेशन के आधार पर, एक साझा संलग्नक और स्विचिंग व्यवस्था के माध्यम से कई पीवी स्ट्रिंग्स का प्रबंधन कर सकता है।
शब्द6-10 तारआम तौर पर उस डिवाइस परिवार को संदर्भित करता है जिसका उद्देश्य उस स्ट्रिंग-गिनती सीमा के भीतर कॉन्फ़िगरेशन को समायोजित करना है। इसका मतलब यह नहीं है कि प्रत्येक मॉडल स्वचालित रूप से हर संभावित वोल्टेज, करंट या वायरिंग व्यवस्था का समर्थन करता है। चयनित मॉडल की डेटाशीट और वायरिंग आरेख अनुमत कॉन्फ़िगरेशन निर्धारित करते हैं।
जब वाईफाई को उत्पाद विनिर्देश में शामिल किया जाता है, तो यह संचार या रिमोट-कंट्रोल फ़ंक्शन प्रदान कर सकता है। हालाँकि, वाईफाई हर तीव्र शटडाउन डिवाइस की अंतर्निहित विशेषता नहीं है। खरीदारों को यह पुष्टि करनी चाहिए कि क्या सटीक मॉडल वाईफाई, आरएस485, अन्य संचार इंटरफ़ेस, या केवल पारंपरिक शटडाउन नियंत्रण विधि का समर्थन करता है।
मुख्य बिंदु:एक त्वरित शटडाउन डिवाइस संपूर्ण पीवी सुरक्षा डिज़ाइन में एक घटक है। यह हर विद्युत खतरे को समाप्त नहीं करता है, अलगाव और तालाबंदी प्रक्रियाओं को प्रतिस्थापित नहीं करता है, या यह गारंटी नहीं देता है कि सभी कंडक्टर डी-एनर्जेटिक हैं।
02 · संचालन सिद्धांत
सोलर पीवी सिस्टम में रैपिड शटडाउन कैसे काम करता है
एक विशिष्ट स्ट्रिंग-स्तरीय रैपिड शटडाउन व्यवस्था में पीवी मॉड्यूल, डीसी स्ट्रिंग वायरिंग, एक शटडाउन स्विच या नियंत्रक, एक इन्वर्टर और संबंधित सुरक्षात्मक और ग्राउंडिंग उपकरण शामिल हैं। सटीक लेआउट सिस्टम आर्किटेक्चर और स्थानीय विद्युत आवश्यकताओं के अनुसार भिन्न होता है।
चरण 1: सामान्य विद्युत उत्पादन
सामान्य परिचालन स्थितियों के तहत, सौर मॉड्यूल डीसी बिजली का उत्पादन करते हैं। करंट कॉन्फ़िगर स्ट्रिंग सर्किट के माध्यम से इन्वर्टर की ओर प्रवाहित होता है, जहां इसे उपयोग या निर्यात के लिए एसी पावर में परिवर्तित किया जाता है।
चरण 2: एक शटडाउन इवेंट शुरू किया गया है
डिवाइस डिज़ाइन के आधार पर एक निर्दिष्ट स्विच, नियंत्रण सर्किट, बिजली की हानि की स्थिति, या अनुमोदित नियंत्रण सिग्नल शटडाउन शुरू कर सकता है। कुछ उत्पाद वैकल्पिक संचार या तापमान-संबंधी कार्य भी प्रदान करते हैं। इन सुविधाओं की पुष्टि केवल आरएसडी श्रेणी से ग्रहण करने के बजाय वास्तविक मॉडल के लिए की जानी चाहिए।
चरण 3: डिवाइस निर्दिष्ट डीसी सर्किट को डिस्कनेक्ट कर देता है
जब आवश्यक ट्रिगर का पता लगाया जाता है, तो डिवाइस अपने डिजाइन के अनुसार अपने आंतरिक डीसी अलगाव तंत्र को संचालित करता है। प्रभावित सर्किट निर्माता द्वारा निर्दिष्ट अनुसार डिस्कनेक्ट कर दिए जाते हैं। परिणामी वोल्टेज और शटडाउन प्रतिक्रिया सिस्टम टोपोलॉजी, डिवाइस स्थान, स्विचिंग व्यवस्था और लागू आवश्यकताओं पर निर्भर करती है।
चरण 4: कार्मिक अनुमोदित सुरक्षा प्रक्रिया का पालन करें
शटडाउन के बाद, योग्य कर्मियों को स्थापना की आपातकालीन और विद्युत सुरक्षा प्रक्रियाओं का पालन करना होगा। उन्हें यह नहीं मानना चाहिए कि पीवी मॉड्यूल सूरज की रोशनी में बिजली पैदा करना बंद कर देते हैं या वायरिंग का हर भाग छूने के लिए स्वचालित रूप से सुरक्षित है।
सिस्टम डिजाइनरों के लिए, महत्वपूर्ण कार्य पूर्ण शटडाउन अनुक्रम, डिवाइस की ट्रिगरिंग विधि, स्विचिंग उपकरण का स्थान और सामान्य और गलती स्थितियों के तहत आवश्यक प्रतिक्रिया को सत्यापित करना है।
03 · आवेदन लाभ
सौर परियोजनाओं के लिए मल्टी-स्ट्रिंग शटडाउन क्यों मायने रखता है
एकाधिक स्ट्रिंग सर्किट प्रबंधित करें
छह से दस स्ट्रिंग के लिए डिज़ाइन किया गया एक उपकरण कई स्ट्रिंग सर्किट के साथ पीवी सरणियों के लिए शटडाउन उपकरण को व्यवस्थित करने में मदद कर सकता है। अनुमोदित डिज़ाइन के आधार पर, यह उपकरण लेआउट को सरल बना सकता है और अलग-अलग बाड़ों की आवश्यकता को कम कर सकता है। वास्तविक बचत स्ट्रिंग्स की संख्या, केबल मार्गों, स्थापना श्रम और परियोजना आवश्यकताओं पर निर्भर करती है।
आपातकालीन प्रतिक्रिया योजना का समर्थन करें
तेजी से बंद होने वाले उपकरण एक व्यापक विद्युत सुरक्षा रणनीति का हिस्सा बन सकते हैं जिसका उद्देश्य आपात स्थिति और रखरखाव के दौरान खतरों को कम करना है। स्पष्ट लेबलिंग, सुलभ नियंत्रण स्थान और प्रलेखित शटडाउन प्रक्रियाएं कर्मियों को यह समझने में मदद करती हैं कि सिस्टम को कैसे संचालित किया जाए।
पता बाहरी स्थापना शर्तें
सौर उपकरण अक्सर बारिश, धूल, तापमान परिवर्तन, सूरज की रोशनी और अन्य पर्यावरणीय तनावों के संपर्क में आते हैं। एक उपयुक्त संलग्नक और सही ढंग से स्थापित केबल प्रविष्टियाँ आंतरिक घटकों की सुरक्षा में मदद करती हैं। आवश्यक सुरक्षा स्तर स्थापना वातावरण और निर्माता के निर्देशों से मेल खाना चाहिए।
सिस्टम संगठन में सुधार करें
एक नियोजित मल्टी-स्ट्रिंग व्यवस्था सर्किट पहचान और रखरखाव दस्तावेज़ीकरण को अधिक सरल बना सकती है। इंस्टॉलरों को प्रभावित स्ट्रिंग्स को लेबल करना चाहिए, डिवाइस स्थानों को रिकॉर्ड करना चाहिए, और एक अद्यतन सिंगल-लाइन आरेख बनाए रखना चाहिए ताकि तकनीशियन प्रत्येक पीवी सर्किट से जुड़े उपकरणों की पहचान कर सकें।
परियोजना-विशिष्ट नियंत्रण विकल्पों की अनुमति दें
कुछ आरएसडी उत्पाद परिवार अतिरिक्त नियंत्रण या संचार कार्य प्रदान करते हैं। यदि किसी प्रोजेक्ट को रिमोट ऑपरेशन, वाईफाई संचार, या किसी अन्य निगरानी प्रणाली के साथ एकीकरण की आवश्यकता है, तो मॉडल का चयन करने से पहले सटीक इंटरफ़ेस, समर्थित प्रोटोकॉल, ऑपरेटिंग रेंज और नियंत्रण व्यवहार की पुष्टि करें।
04 · तकनीकी मूल्यांकन
खरीद से पहले मूल्यांकन करने योग्य मुख्य तकनीकी विशिष्टताएँ
तीव्र शटडाउन डिवाइस चुनते समय तकनीकी अनुकूलता आवश्यक है। उपयुक्तता स्थापित करने के लिए अकेले स्ट्रिंग गिनती पर्याप्त नहीं है। प्रस्तावित उपकरण की तुलना पीवी मॉड्यूल डेटा, इन्वर्टर इनपुट सीमा, सर्किट डिजाइन और स्थानीय विद्युत आवश्यकताओं के साथ करें।
| पैरामीटर | यह क्यों मायने रखती है | खरीदारों को क्या पुष्टि करनी चाहिए |
|---|---|---|
| तारों की संख्या | डिवाइस को संभालने के लिए डिज़ाइन किए गए सर्किट की संख्या निर्धारित करता है। | सटीक मॉडल के लिए समर्थित कॉन्फ़िगरेशन की पुष्टि करें। |
| अधिकतम डीसी वोल्टेज | सरणी के अधिकतम डिज़ाइन वोल्टेज को समायोजित करना चाहिए। | ठंड के मौसम में ओपन-सर्किट वोल्टेज की गणना करें और डिवाइस रेटिंग की जांच करें। |
| वर्तमान रेटिंग | यह निर्धारित करता है कि स्विचिंग पथ सर्किट करंट के लिए उपयुक्त है या नहीं। | ऑपरेटिंग करंट, शॉर्ट-सर्किट विचार और निर्माता सीमा की जाँच करें। |
| एसी आपूर्ति आवश्यकताएँ | कुछ डिज़ाइन ऑपरेशन शुरू करने के लिए एसी आपूर्ति या नियंत्रण सर्किट का उपयोग करते हैं। | रेटेड वोल्टेज, अनुमत सीमा, आवृत्ति और वायरिंग विधि की पुष्टि करें। |
| शटडाउन ट्रिगर | उन स्थितियों को परिभाषित करता है जिनके कारण डिवाइस डीसी सर्किट को डिस्कनेक्ट कर देता है। | स्विच ऑपरेशन, पावर-लॉस व्यवहार और किसी भी स्वचालित फ़ंक्शन को सत्यापित करें। |
| संचार | संगत सिस्टम में दूरस्थ निगरानी या नियंत्रण का समर्थन कर सकता है। | पुष्टि करें कि वाईफाई या आरएस485 शामिल है या वैकल्पिक। |
| बाड़े की सुरक्षा | उपकरण को धूल और पानी के प्रवेश से बचाने में मदद करता है। | आईपी रेटिंग, केबल-एंट्री सुरक्षा और माउंटिंग स्थितियों की जांच करें। |
| मानक और प्रमाणीकरण | परियोजना की लागू आवश्यकताओं के विरुद्ध मूल्यांकन का समर्थन करता है। | वर्तमान प्रमाणपत्र, परीक्षण रिपोर्ट, दायरा और स्थानीय कोड आवश्यकताओं की समीक्षा करें। |
संदर्भ के लिए, YRO ने इसके लिए उत्पाद जानकारी प्रकाशित की6-10 स्ट्रिंग्स आरएसडी फास्ट शटडाउन डिवाइसमॉडल YRSD-8A को 1500 V के डीसी स्ट्रिंग वोल्टेज, 26 A के स्ट्रिंग करंट, 230 V के रेटेड AC वोल्टेज, 100-270 V AC के ऑपरेटिंग वोल्टेज, -40°C से +85°C के ऑपरेटिंग तापमान रेंज और IP66 सुरक्षा के साथ पहचाना जाता है। इन आंकड़ों को नवीनतम डेटाशीट और परियोजना के लिए पेश किए गए सटीक मॉडल के विरुद्ध जांचा जाना चाहिए।
6-10 स्ट्रिंग परिवार के प्रत्येक उत्पाद पर एक मॉडल के विनिर्देश लागू न करें। वोल्टेज और वर्तमान रेटिंग, संचार सुविधाएँ, वायरिंग व्यवस्था और प्रमाणपत्र संस्करणों के बीच भिन्न हो सकते हैं।
05 · समाधान तुलना
6-10 स्ट्रिंग आरएसडी बनाम अन्य शटडाउन समाधान
विभिन्न पीवी परियोजनाओं को अलग-अलग शटडाउन आर्किटेक्चर की आवश्यकता होती है। एक मल्टी-स्ट्रिंग डिवाइस कुछ लेआउट के लिए उपयुक्त हो सकता है, जबकि मॉड्यूल-स्तरीय उपकरण या कोई अन्य अनुमोदित सिस्टम परियोजना की आवश्यकताओं को बेहतर ढंग से पूरा कर सकता है।
| समाधान प्रकार | विशिष्ट भूमिका | महत्वपूर्ण विचार |
|---|---|---|
| 6-10 स्ट्रिंग आरएसडी | स्ट्रिंग-स्तरीय व्यवस्था के माध्यम से पीवी स्ट्रिंग्स के निर्दिष्ट समूहों को डिस्कनेक्ट करता है। | स्ट्रिंग क्षमता, स्विचिंग रेटिंग और सिस्टम-स्तरीय अनुपालन की पुष्टि करें। |
| सिंगल या लो-स्ट्रिंग-काउंट आरएसडी | छोटे या अधिक खंडित पीवी सर्किट कॉन्फ़िगरेशन में कार्य करता है। | कुल उपकरण, बाड़े, वायरिंग और श्रम आवश्यकताओं की तुलना करें। |
| मॉड्यूल-स्तरीय तीव्र शटडाउन | व्यक्तिगत मॉड्यूल या मॉड्यूल समूहों के निर्दिष्ट आउटपुट को नियंत्रित करता है। | ट्रांसमीटर-रिसीवर संगतता और आवश्यक शटडाउन व्यवहार को सत्यापित करें। |
| पारंपरिक डीसी आइसोलेटर | इसकी रेटिंग और निर्देशों के अनुसार संचालित होने पर निर्दिष्ट सर्किट के लिए अलगाव प्रदान करता है। | एक पारंपरिक आइसोलेटर अकेले किसी परियोजना की त्वरित शटडाउन आवश्यकताओं को पूरा नहीं कर सकता है। |
ये समाधान स्वचालित रूप से विनिमेय नहीं हैं। उदाहरण के लिए, एक स्ट्रिंग-स्तरीय डिस्कनेक्ट आवश्यक रूप से मॉड्यूल-स्तरीय वोल्टेज में कमी प्रदान नहीं करता है। आवश्यक सुरक्षा कार्य, उपकरण वास्तुकला और नियंत्रित विद्युत नियमों के अनुसार उचित समाधान का चयन किया जाना चाहिए।
06 · उत्पाद चयन
पीवी प्रोजेक्ट के लिए सही आरएसडी डिवाइस का चयन कैसे करें
1. वास्तविक स्ट्रिंग गणना की गणना करें
पीवी लेआउट और उन सर्किटों की संख्या से शुरू करें जिन्हें नियंत्रित करने की आवश्यकता है। पुष्टि करें कि क्या प्रस्तावित उपकरण स्ट्रिंग की इच्छित संख्या को समायोजित करता है और क्या वायरिंग व्यवस्था निर्माता के अनुमोदित आरेख का पालन करती है।
2. अधिकतम सिस्टम वोल्टेज की जाँच करें
मॉड्यूल तापमान गिरने पर पीवी ओपन-सर्किट वोल्टेज बढ़ जाता है। अधिकतम स्ट्रिंग वोल्टेज की गणना करने के लिए मॉड्यूल निर्माता के तापमान गुणांक और साइट के अपेक्षित न्यूनतम डिज़ाइन तापमान का उपयोग करें। उपकरण रेटिंग और लागू डिज़ाइन सीमाओं के साथ परिणाम की तुलना करें।
3. वर्तमान और सुरक्षा समन्वय सत्यापित करें
मॉड्यूल की वर्तमान विशेषताओं, समानांतर-स्ट्रिंग व्यवस्था, सुरक्षात्मक उपकरण, कंडक्टर रेटिंग और आरएसडी निर्माता की सीमाओं की समीक्षा करें। यह न मानें कि बताई गई स्ट्रिंग धारा हर संभव अधिकतम धारा या शॉर्ट-सर्किट रेटिंग के बराबर है।
4. शटडाउन विधि की पुष्टि करें
निर्धारित करें कि क्या प्रोजेक्ट को मैन्युअल आपातकालीन स्विच, एक परिभाषित एसी-नुकसान प्रतिक्रिया, एक वैकल्पिक तापमान-ट्रिगर फ़ंक्शन, रिमोट कंट्रोल, या किसी अन्य निर्दिष्ट विधि की आवश्यकता है। निर्माता और सिस्टम डिज़ाइनर के साथ संपूर्ण अनुक्रम की पुष्टि करें।
5. संचार आवश्यकताओं की जाँच करें
यदि वाईफाई की आवश्यकता है, तो पूछें कि क्या डिवाइस में वाईफाई मॉड्यूल शामिल है, इसे किस नेटवर्क स्थिति की आवश्यकता है, और कौन से कार्य वास्तव में दूरस्थ रूप से किए जा सकते हैं। यदि आरएस485 का उपयोग किया जाता है, तो समर्थित प्रोटोकॉल, वायरिंग और इच्छित नियंत्रक के साथ संगतता की पुष्टि करें। वायरलेस कनेक्टिविटी को आवश्यक आपातकालीन शटडाउन नियंत्रण के विकल्प के रूप में नहीं माना जाना चाहिए।
6. स्थापना शर्तों की समीक्षा करें
परिवेश के तापमान, सीधी धूप, पानी के संपर्क, धूल, माउंटिंग सतह, केबल रूटिंग और रखरखाव के लिए पहुंच का आकलन करें। संलग्नक रेटिंग तभी सार्थक है जब उत्पाद उपयुक्त ग्रंथियों, कनेक्टर्स, सील और कवर के साथ स्थापित किया गया हो।
07 · स्थापना योजना
स्थापना योजना और सुरक्षा संबंधी विचार
तेजी से शटडाउन करने वाले उपकरण संभावित खतरनाक डीसी सर्किट को संभालते हैं। निर्माता के निर्देशों और परियोजना स्थान पर लागू विद्युत नियमों के अनुसार योग्य कर्मियों द्वारा स्थापना, कमीशनिंग और परीक्षण किया जाना चाहिए।
डिवाइस स्थान की योजना बनाएं
निर्माता की निर्दिष्ट माउंटिंग स्थिति और सिस्टम आरेख का पालन करें। जहां डिज़ाइन पीवी सरणी के करीब स्थापना की मांग करता है, वहां पहुंच, केबल की लंबाई, मौसम का जोखिम और इन्वर्टर या संबंधित उपकरण के मार्ग पर विचार करें। आपातकालीन नियंत्रण स्थान को आवश्यकतानुसार स्पष्ट रूप से पहचाना और पहुंच योग्य रखें।
वायरिंग आरेख सत्यापित करें
काम शुरू होने से पहले डीसी ध्रुवीयता, स्ट्रिंग असाइनमेंट, कंडक्टर आकार, कनेक्टर संगतता, ग्राउंडिंग या बॉन्डिंग आवश्यकताओं, एसी आपूर्ति कनेक्शन और नियंत्रण वायरिंग की पुष्टि करें। गलत ध्रुवता या असंगत कनेक्टर उपकरण को नुकसान पहुंचा सकते हैं और सुरक्षा जोखिम पैदा कर सकते हैं।
शटडाउन नियंत्रण का समन्वय करें
सुनिश्चित करें कि नियंत्रण विधि प्रोजेक्ट डिज़ाइन से मेल खाती है। पहचानें कि कौन सी घटना शटडाउन शुरू करती है और किस विद्युत स्थिति का परिणाम होना चाहिए। यदि कई उपकरण या नियंत्रण घटक शामिल हैं, तो दस्तावेज करें कि वे कैसे इंटरैक्ट करते हैं और सिग्नल या बिजली की आपूर्ति खो जाने पर क्या होता है।
हैंडओवर से पहले कमीशन
डिवाइस संचालन, सर्किट पहचान, इच्छित शटडाउन प्रतिक्रिया और किसी भी संचार सुविधाओं को सत्यापित करने के लिए अनुमोदित कमीशनिंग प्रक्रिया का उपयोग करें। परिणाम रिकॉर्ड करें और सिस्टम ड्रॉइंग अपडेट करें। किसी परीक्षण को पूरा करने के लिए कभी भी लाइव परीक्षण प्रक्रियाओं में सुधार न करें या किसी सुरक्षात्मक कार्य को नजरअंदाज न करें।
सुरक्षा अनुस्मारक:निर्माता की अलगाव प्रक्रिया का पालन करें, उचित परीक्षण उपकरण और व्यक्तिगत सुरक्षा उपकरण का उपयोग करें, और कंडक्टरों को संभालने से पहले विद्युत स्थितियों को सत्यापित करें। सौर मॉड्यूल दिन के उजाले में डीसी वोल्टेज उत्पन्न करना जारी रख सकते हैं।
08 · दीर्घकालिक विश्वसनीयता
विश्वसनीय संचालन के लिए निरीक्षण, परीक्षण और रखरखाव
यहां तक कि उचित रूप से चयनित शटडाउन डिवाइस के लिए भी उचित रखरखाव योजना की आवश्यकता होती है। निरीक्षण अंतराल को निर्माता की सिफारिशों, पर्यावरणीय स्थितियों, स्थानीय आवश्यकताओं और स्थापना के जोखिम प्रोफ़ाइल को प्रतिबिंबित करना चाहिए।
- दृश्य निरीक्षण:दरारें, प्रभाव क्षति, क्षरण, पानी के प्रवेश, या अधिक गरम होने के संकेतों के लिए बाड़े की जाँच करें।
- केबल और कनेक्टर की जाँच:ढीले, क्षतिग्रस्त, या अनुचित रूप से समर्थित केबलों की तलाश करें और अनुमोदित प्रक्रियाओं का उपयोग करके कनेक्टर की स्थिति को सत्यापित करें।
- लेबलिंग समीक्षा:सुनिश्चित करें कि शटडाउन नियंत्रण, डिवाइस पहचान और प्रभावित सर्किट स्पष्ट रूप से लेबल रहें।
- क्रियात्मक परीक्षण:निर्माता की अनुमोदित प्रक्रिया और लागू सुरक्षा नियमों के अनुसार शटडाउन फ़ंक्शन का परीक्षण करें।
- संचार जाँच:जहां वाईफाई या आरएस485 प्रदान किया गया है, वहां समर्थित संचार और नियंत्रण कार्यों को सत्यापित करें, बिना यह माने कि नेटवर्क कनेक्शन साबित करता है कि सुरक्षा फ़ंक्शन काम करता है।
- दस्तावेज़ीकरण:रिकॉर्ड निरीक्षण, परीक्षण परिणाम, मरम्मत, प्रतिस्थापन भागों, और पीवी सिस्टम लेआउट में परिवर्तन।
यदि कोई असामान्य स्थिति पाई जाती है, तो अनुमोदित अलगाव और सेवा प्रक्रिया का पालन करें। जब तक निर्माता स्पष्ट रूप से कार्य की अनुमति नहीं देता है और इसे करने वाला व्यक्ति योग्य नहीं है, तब तक सक्रिय उपकरण न खोलें या आंतरिक मरम्मत न करें।
09 · खरीद गाइड
सोलर इंस्टॉलरों और वितरकों के लिए एक व्यावहारिक खरीद चेकलिस्ट
वाईफाई 6-10 स्ट्रिंग्स आरएसडी फास्ट शटडाउन डिवाइस के लिए कोटेशन का अनुरोध करने से पहले, परियोजना की विद्युत और वाणिज्यिक आवश्यकताओं को तैयार करें। स्पष्ट जानकारी आपूर्तिकर्ताओं को उपयुक्त कॉन्फ़िगरेशन की पहचान करने में मदद करती है और बार-बार तकनीकी स्पष्टीकरण के कारण होने वाली देरी को कम करती है।
- पीवी स्ट्रिंग्स और सिस्टम टोपोलॉजी की आवश्यक संख्या।
- अधिकतम परिकलित डीसी वोल्टेज और अपेक्षित सर्किट करंट।
- आवश्यक एसी आपूर्ति वोल्टेज और अनुमत ऑपरेटिंग रेंज।
- आवश्यक शटडाउन ट्रिगर और आपातकालीन नियंत्रण व्यवस्था।
- वाईफ़ाई, आरएस485, या अन्य संचार आवश्यकताएँ, यदि लागू हो।
- आवश्यक बाड़े की सुरक्षा और परिवेश का ऑपरेटिंग तापमान।
- लागू विद्युत कोड, प्रमाणपत्र और परियोजना दस्तावेज़ीकरण।
- स्थापना स्थान, माउंटिंग विधि, कनेक्टर्स, और केबल-एंट्री विवरण।
- ऑर्डर की मात्रा, लक्ष्य डिलीवरी की तारीख, वारंटी की शर्तें और स्पेयर-पार्ट की जरूरतें।
- नवीनतम डेटाशीट, वायरिंग आरेख, इंस्टॉलेशन मैनुअल और प्रासंगिक परीक्षण दस्तावेज़।
केवल कीमत पर निर्भर रहने के बजाय तकनीकी फिट, दस्तावेज़ीकरण गुणवत्ता, संचार, वितरण विश्वसनीयता और बिक्री के बाद समर्थन पर आपूर्तिकर्ताओं की तुलना करें। यदि उत्पाद एक विनियमित बाजार के लिए है, तो सत्यापित करें कि सटीक मॉडल और कॉन्फ़िगरेशन परियोजना क्षेत्राधिकार की आवश्यकताओं को पूरा करते हैं।
झेजियांग YRO नई ऊर्जा कं., लि.फोटोवोल्टिक अनुप्रयोगों के लिए त्वरित शटडाउन समाधान प्रदान करता है। खरीदार कंपनी की उत्पाद जानकारी की समीक्षा कर सकते हैं और किसी विनिर्देश को अंतिम रूप देने से पहले आवश्यक स्ट्रिंग गिनती, विद्युत रेटिंग, बाड़े की सुरक्षा, नियंत्रण विधि और उपलब्ध विकल्पों पर चर्चा कर सकते हैं।
10 · अक्सर पूछे जाने वाले प्रश्न
वाईफाई 6-10 स्ट्रिंग्स आरएसडी फास्ट शटडाउन डिवाइस के बारे में अक्सर पूछे जाने वाले प्रश्न
1. RSD डिवाइस में 6-10 स्ट्रिंग्स का क्या मतलब है?
यह आम तौर पर छह से दस स्ट्रिंग सर्किट वाले पीवी कॉन्फ़िगरेशन के लिए इच्छित डिवाइस परिवार का वर्णन करता है। स्ट्रिंग्स की अनुमत संख्या विशिष्ट मॉडल, वायरिंग डिज़ाइन, वोल्टेज और वर्तमान रेटिंग पर निर्भर करती है। हमेशा निर्माता की डेटाशीट जांचें।
2. रैपिड शटडाउन डिवाइस का उद्देश्य क्या है?
इसका उद्देश्य परिभाषित शटडाउन फ़ंक्शन सक्रिय होने पर निर्दिष्ट पीवी सर्किट के भीतर विद्युत आउटपुट को डिस्कनेक्ट या कम करना है। यह एक व्यापक विद्युत सुरक्षा प्रणाली का हिस्सा है और सौर उपकरण से जुड़े हर खतरे को दूर नहीं करता है।
3. क्या प्रत्येक 6-10 स्ट्रिंग आरएसडी डिवाइस वाईफाई का समर्थन करता है?
नहीं, वाईफ़ाई केवल चयनित संस्करणों पर उपलब्ध हो सकता है। पुष्टि करें कि क्या सटीक मॉडल में वायरलेस संचार शामिल है, यह क्या नियंत्रित या मॉनिटर कर सकता है, और क्या अतिरिक्त उपकरण या कॉन्फ़िगरेशन की आवश्यकता है।
4. क्या स्ट्रिंग-स्तरीय आरएसडी मॉड्यूल-स्तरीय शटडाउन सिस्टम को प्रतिस्थापित कर सकता है?
स्वचालित रूप से नहीं. दोनों दृष्टिकोण अलग-अलग शटडाउन फ़ंक्शन और वोल्टेज परिणाम प्रदान कर सकते हैं। सिस्टम को अपने स्थान और वास्तुकला के लिए लागू आवश्यकताओं को पूरा करना होगा। एक योग्य पीवी सिस्टम डिजाइनर के साथ आवश्यक शटडाउन व्यवहार की पुष्टि करें।
5. IP66 सुरक्षा का क्या अर्थ है?
IP66 लागू परीक्षण स्थितियों के तहत धूल के प्रवेश और शक्तिशाली जल जेट के खिलाफ सुरक्षा को इंगित करता है। इसका मतलब यह नहीं है कि डिवाइस स्थायी रूप से डूबने या हर इंस्टॉलेशन वातावरण के लिए उपयुक्त है। सही माउंटिंग और सीलबंद केबल प्रविष्टियाँ आवश्यक हैं।
6. सबसे पहले कौन सी विद्युत रेटिंग की जाँच की जानी चाहिए?
अधिकतम डीसी वोल्टेज, वर्तमान रेटिंग, तारों की संख्या, एसी आपूर्ति आवश्यकताओं और शटडाउन विधि से प्रारंभ करें। फिर वास्तविक प्रोजेक्ट डिज़ाइन के विरुद्ध कनेक्टर संगतता, पर्यावरणीय रेटिंग और लागू प्रमाणन आवश्यकताओं को सत्यापित करें।
7. क्या उपकरण को बाहर स्थापित किया जा सकता है?
बाहरी उपयुक्तता मॉडल की बाड़े की रेटिंग, निर्दिष्ट तापमान सीमा, बढ़ते निर्देश, केबल-प्रवेश सुरक्षा और वास्तविक पर्यावरणीय जोखिम पर निर्भर करती है। नवीनतम इंस्टॉलेशन मैनुअल में इन शर्तों की पुष्टि करें।
8. RSD डिवाइस का परीक्षण कितनी बार किया जाना चाहिए?
निर्माता की रखरखाव अनुशंसाओं, स्थानीय विद्युत आवश्यकताओं और साइट की रखरखाव योजना का पालन करें। कार्यात्मक परीक्षण में योग्य कर्मियों द्वारा निष्पादित अनुमोदित प्रक्रिया का उपयोग किया जाना चाहिए।
9. खरीदार को आपूर्तिकर्ता से कौन से दस्तावेज़ों का अनुरोध करना चाहिए?
वर्तमान डेटाशीट, वायरिंग आरेख, इंस्टॉलेशन मैनुअल, लागू प्रमाणपत्र, परीक्षण दस्तावेज़, वारंटी विवरण और मॉडल-विशिष्ट कॉन्फ़िगरेशन जानकारी का अनुरोध करें। सत्यापित करें कि सभी दस्तावेज़ आपूर्ति किए जा रहे वास्तविक उत्पाद के अनुरूप हैं।
10. मैं वाईआरओ से कोटेशन का अनुरोध कैसे कर सकता हूं?
अपनी आवश्यक स्ट्रिंग गिनती, सिस्टम वोल्टेज, करंट, शटडाउन नियंत्रण विधि, संचार आवश्यकताएं, इंस्टॉलेशन वातावरण, ऑर्डर मात्रा और लक्ष्य डिलीवरी तिथि तैयार करें। ये विवरण ZHEJIANG YRO NEW ENERGY CO., LTD को भेजें। अधिक सटीक तकनीकी समीक्षा और उद्धरण का समर्थन करने के लिए।
क्या आप एक विश्वसनीय 6-10 स्ट्रिंग्स आरएसडी फास्ट शटडाउन डिवाइस की तलाश में हैं?
सत्यापित रेटिंग, संगत सिस्टम आर्किटेक्चर और स्पष्ट तकनीकी दस्तावेज़ीकरण के आधार पर फोटोवोल्टिक सुरक्षा उपकरण चुनें।झेजियांग YRO नई ऊर्जा कं., लि.आपकी टीम को सौर प्रतिष्ठानों, वितरण परियोजनाओं और ईपीसी अनुप्रयोगों के लिए त्वरित शटडाउन उत्पाद विकल्पों की समीक्षा करने में मदद मिल सकती है।
केंद्रित उत्पाद चर्चा शुरू करने के लिए अपनी पीवी स्ट्रिंग गिनती, डीसी वोल्टेज, वर्तमान आवश्यकताएं, पसंदीदा शटडाउन विधि, संचार आवश्यकताएं और प्रोजेक्ट गंतव्य साझा करें।
हमसे संपर्क करेंउत्पाद विवरण के लिएवाईआरओ टीम के साथ नवीनतम मॉडल विनिर्देशों, संचार विकल्पों, प्रमाणन दायरे और ऑर्डर शर्तों की पुष्टि करें।
