एक डिस्कनेक्टर स्विच क्या है, और यह कैसे काम करता है?

बिजली प्रणालियों के नियमित रखरखाव के दौरान, तकनीशियन अक्सर एक चुनौतीपूर्ण स्थिति का सामना करते हैं: परिचालन त्रुटियों के कारण चाप चमकने या विस्फोट जैसी दुर्घटनाओं को रोकने के दौरान, उपकरणों की सेवा करते समय सुरक्षित रूप से विद्युत प्रवाह को कैसे बाधित किया जाए?

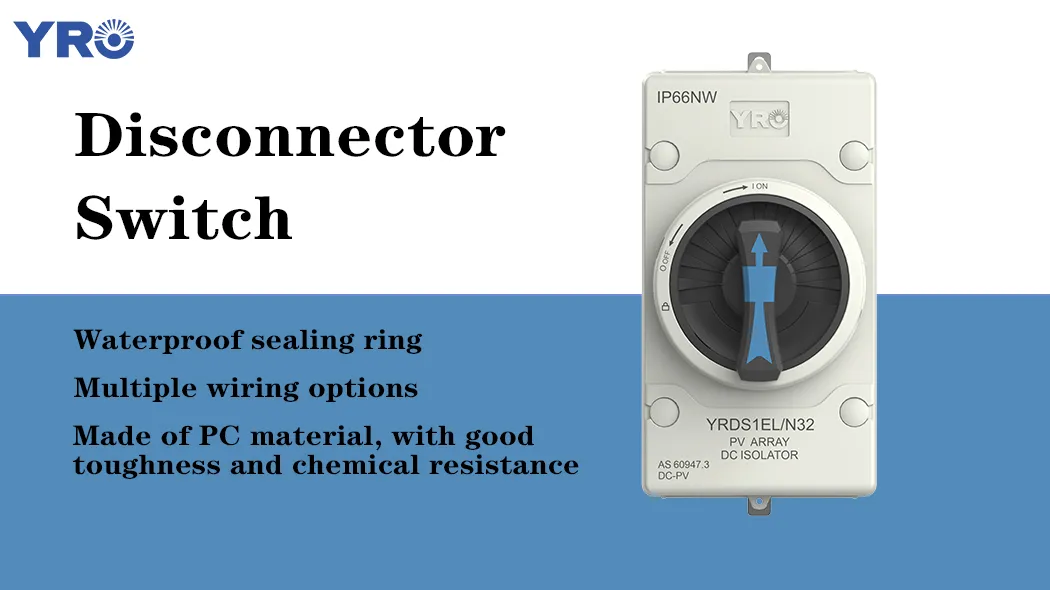

एक डिस्कनेक्टर स्विच क्या है？

A डिस्कनेक्टर स्विचएक यांत्रिक उपकरण है जिसका उपयोग विद्युत प्रणालियों में किया जाता है ताकि यह सुनिश्चित हो सके कि सर्किट पूरी तरह से डिस्कनेक्ट हो गए हैं। इसका मुख्य कार्य दृश्य भौतिक अलगाव प्रदान करना है जब उपकरण रखरखाव या खराबी के तहत होता है, आकस्मिक पावर-ऑन को रोकता है, और ऑपरेटरों की सुरक्षा सुनिश्चित करता है। एक बिंदु पर ध्यान दें: यह आमतौर पर लोड करंट के ऑफ ऑपरेशन के लिए उपयोग नहीं किया जाता है, लेकिन "बिजली की आपूर्ति को अलग करने" का कार्य करता है।

डिस्कनेक्टर, जिसे डिस्कनेक्टर चाकू स्विच के रूप में भी जाना जाता है, अनिवार्य रूप से एक इन्सुलेट समर्थन संरचना के साथ एक धातु संपर्क प्रणाली है। सर्किट ब्रेकरों के विपरीत, इसमें आर्क-एक्स्टिंगुइंगिंग क्षमता नहीं है, जिसका अर्थ है कि यह लोड के तहत संचालित करने के लिए निषिद्ध है; अन्यथा, उपकरण को उच्च वोल्टेज के तहत जलाया जा सकता है।

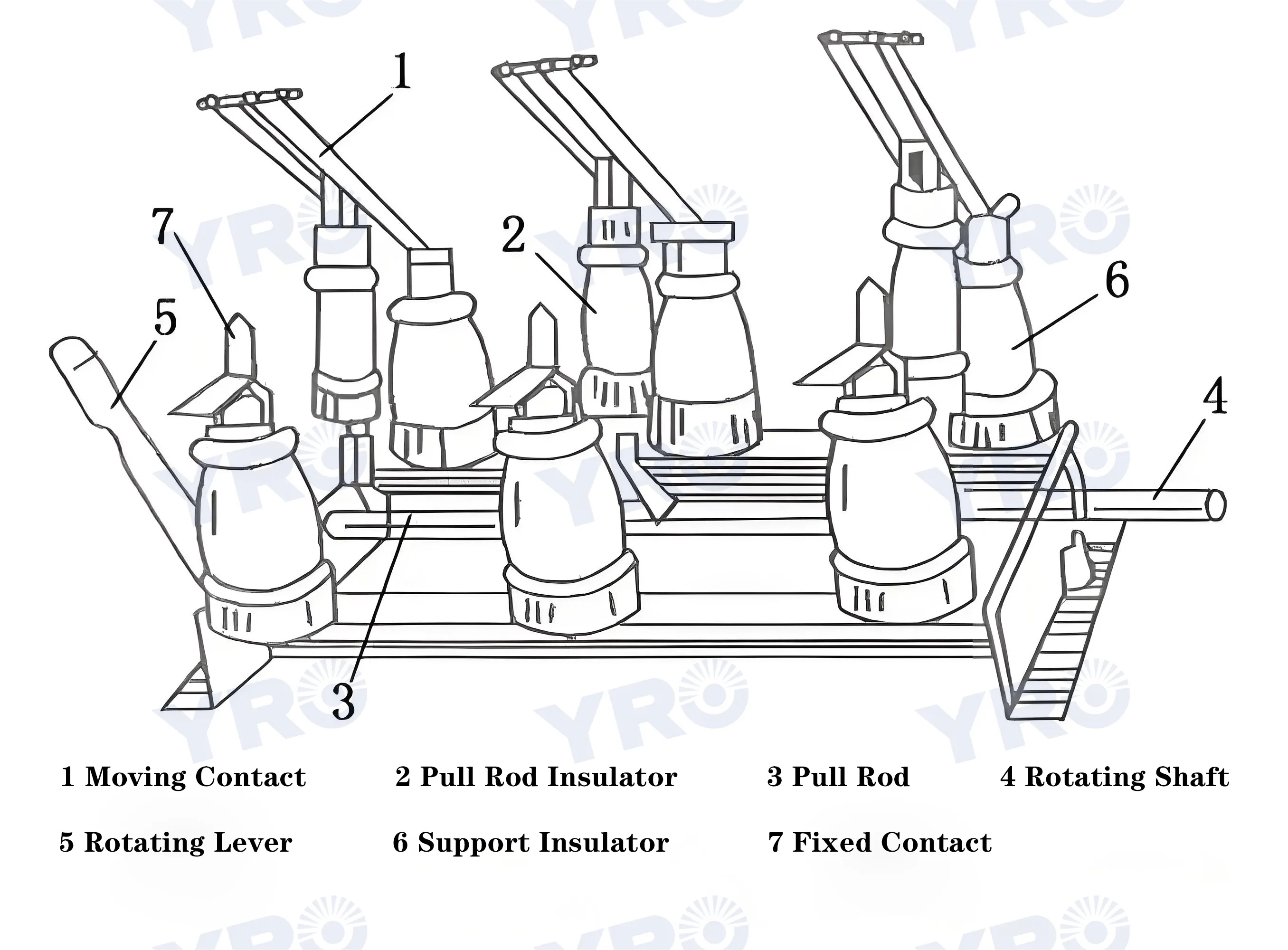

एक डिस्कनेक्टर स्विच कैसे काम करता है?

1। ओपनिंग ऑपरेशन:

चरण 1: पुष्टि करें कि सर्किट ब्रेकर को काट दिया गया है और सर्किट में कोई लोड करंट नहीं है।

चरण 2: ऑपरेटिंग तंत्र के माध्यम से घूमने या अनुवाद करने के लिए चलती संपर्क को ड्राइव करें, इसे एक दृश्य फ्रैक्चर सतह बनाने के लिए स्थैतिक संपर्क से अलग करें।

Step 3: After the contacts are separated, the break distance should meet the insulation requirements (for example, in a 10kV system, it should be ≥150mm) to ensure that no current passes through.

चरण 4: खुली स्थिति को लॉक करें और एक यांत्रिक संकेतक या विद्युत संकेत के माध्यम से स्थिति की पुष्टि करें।

2। समापन ऑपरेशन:

चरण 1: यह जाँचने के बाद कि सर्किट में कोई असामान्यताएं नहीं हैं, इंटरलॉक डिवाइस को हटा दें।

चरण 2: ऑपरेटिंग तंत्र संपर्क प्रतिरोध को कम करने के लिए संपर्क दबाव (जैसे कि वसंत द्वारा संपीड़ित होना) सुनिश्चित करने के लिए स्थिर संपर्क के साथ निकट संपर्क बनाने के लिए चलती संपर्क को चलाता है।

चरण 3: संपर्क क्लैम्पिंग डिजाइन (जैसे डबल ब्लेड संरचना) और विद्युत चुम्बकीय लॉक (उच्च शॉर्ट सर्किट वर्तमान परिदृश्यों में) के माध्यम से स्थिरता बढ़ाएं।

विभिन्न प्रकार के पावर डिस्कनेक्टर्स की अद्वितीय कार्यात्मक विशेषताएं क्या हैं?

वोल्टेज स्तर द्वारा वर्गीकृत

उच्च वोल्टेज डिस्कनेक्टर स्विच: इसका उपयोग 10kV और उससे अधिक के उच्च वोल्टेज पावर सिस्टम में किया जाता है, और आमतौर पर सबस्टेशन या वितरण ट्रांसफार्मर के बीच स्थापित किया जाता है। इसकी एक जटिल संरचना है और इसके लिए मजबूत इन्सुलेशन प्रदर्शन और यांत्रिक शक्ति की आवश्यकता होती है।

कम वोल्टेज डिस्कनेक्टर स्विच: इसका उपयोग AC 220V/380V और DC सिस्टम में किया जाता है, जो व्यापक रूप से औद्योगिक विद्युत अलमारियाँ और फोटोवोल्टिक जंक्शन बक्से में लागू होता है। इसमें एक कॉम्पैक्ट संरचना और सरल ऑपरेशन है।

2। संरचनात्मक रूप द्वारा वर्गीकृत

चाकू स्विच टाइप डिस्कनेक्टर: यह एक धातु ब्लेड की तरह आकार का होता है और इसे डालकर या बाहर खींचकर बंद हो जाता है। यह आमतौर पर कम वोल्टेज सिस्टम में उपयोग किया जाता है और सबसे सहज रूप है।

रोटरी डिस्कनेक्टर स्विच: ऑपरेटिंग हैंडल को घुमाकर, आंतरिक संपर्क बंद या खोले जाते हैं। यह सीमित स्थान वाले परिदृश्यों के लिए उपयुक्त है और अक्सर यांत्रिक नियंत्रण पैनलों पर उपयोग किया जाता है।

दराज प्रकार डिस्कनेक्टर: दराज प्रकार स्विच कैबिनेट में स्थापित, यह रखरखाव और प्रतिस्थापन के लिए सुविधाजनक है और अक्सर बिजली वितरण प्रणालियों में उपयोग किया जाता है जिन्हें लगातार संचालन की आवश्यकता होती है।

3। स्थापना विधि द्वारा वर्गीकृत

इनडोर डिस्कनेक्टर: इसका उपयोग इनडोर वातावरण में किया जाता है और इसे कॉम्पैक्ट संरचना और धूल-प्रूफ क्षमता पर अधिक जोर देने के साथ डिज़ाइन किया गया है।

आउटडोर सुरक्षा कट ऑफ स्विच: यह बाहरी वातावरण जैसे कि बाहर या छतों पर उपयुक्त है, और अच्छे रेनप्रूफ, यूवी-प्रूफ और एंटी-कोरियन प्रदर्शन की आवश्यकता है।

4। ऑपरेशन मोड द्वारा वर्गीकृत

मैनुअल पावर डिस्कनेक्टर: मैकेनिकल कनेक्टिंग रॉड संपर्कों को अलग करने के लिए एक अछूता ऑपरेटिंग लीवर या एक घूर्णन हैंडल द्वारा संचालित होता है। इस विधि का उपयोग ज्यादातर कम वोल्टेज या छोटे पैमाने पर बिजली वितरण प्रणालियों में किया जाता है।

इलेक्ट्रिक ऑपरेशन: स्विच के उद्घाटन और समापन को एक इलेक्ट्रिक मोटर के साथ गियर तंत्र को चलाकर पूरा किया जाता है, जिसे आमतौर पर उच्च वोल्टेज सबस्टेशन जैसे परिदृश्यों में देखा जाता है, जिसमें रिमोट कंट्रोल की आवश्यकता होती है।

निष्कर्ष

हालांकि डिस्कनेक्टर सबसे जटिल विद्युत उपकरण नहीं है, यह व्यक्तिगत सुरक्षा और सर्किट सिस्टम के स्थिर संचालन को सुनिश्चित करने के लिए एक महत्वपूर्ण घटक है। मूल परिभाषा से कार्य सिद्धांत तक, और फिर विभिन्न उत्पादों के बीच कार्यात्मक अंतर तक, हम देख सकते हैं कि उचित डिस्कनेक्टर का चयन न केवल रखरखाव दक्षता में सुधार कर सकता है, बल्कि दुर्घटना दर को भी कम कर सकता है।

यदि आप अभी भी एक निश्चित मॉडल या स्थापना मामले में गहराई से जाना चाहते हैं, तो YRO आपके लिए वास्तविक आवेदन की स्थिति का विश्लेषण कर सकता है या उपयुक्त उत्पादों की सिफारिश कर सकता है। यदि आपको किसी सहायता की आवश्यकता है, तो कृपया हमसे संपर्क करने के लिए स्वतंत्र महसूस करें
