आमतौर पर एक वितरण बॉक्स में कौन से विद्युत घटक शामिल होते हैं?

आज के पावर ग्रिड के एक महत्वपूर्ण हिस्से के रूप में, वितरण बक्से दो महत्वपूर्ण कार्य करते हैं: बिजली पहुंचाना जहां इसकी आवश्यकता है और बिजली के खतरों के खिलाफ रखवाली करना। आप उन्हें कारखानों, कार्यालय भवनों और यहां तक ​​कि घरों में मिलेंगे, सर्किट ब्रेकर, फ़्यूज़ और अंदर स्थापित अन्य महत्वपूर्ण घटकों के साथ। ये घटक एक ही लक्ष्य को प्राप्त करने के लिए एक अच्छी तरह से समन्वित टीम की तरह एक साथ काम करते हैं। बिजली की एक स्थिर आपूर्ति को बनाए रखते हुए, वे लगातार दोषों की निगरानी करते हैं और वास्तविक नुकसान का कारण बनने से पहले संभावित समस्याओं को रोकने के लिए जल्दी से कार्य करते हैं।

एक वितरण बॉक्स में सामान्य विद्युत घटक क्या हैं और उनके कार्य क्या हैं?

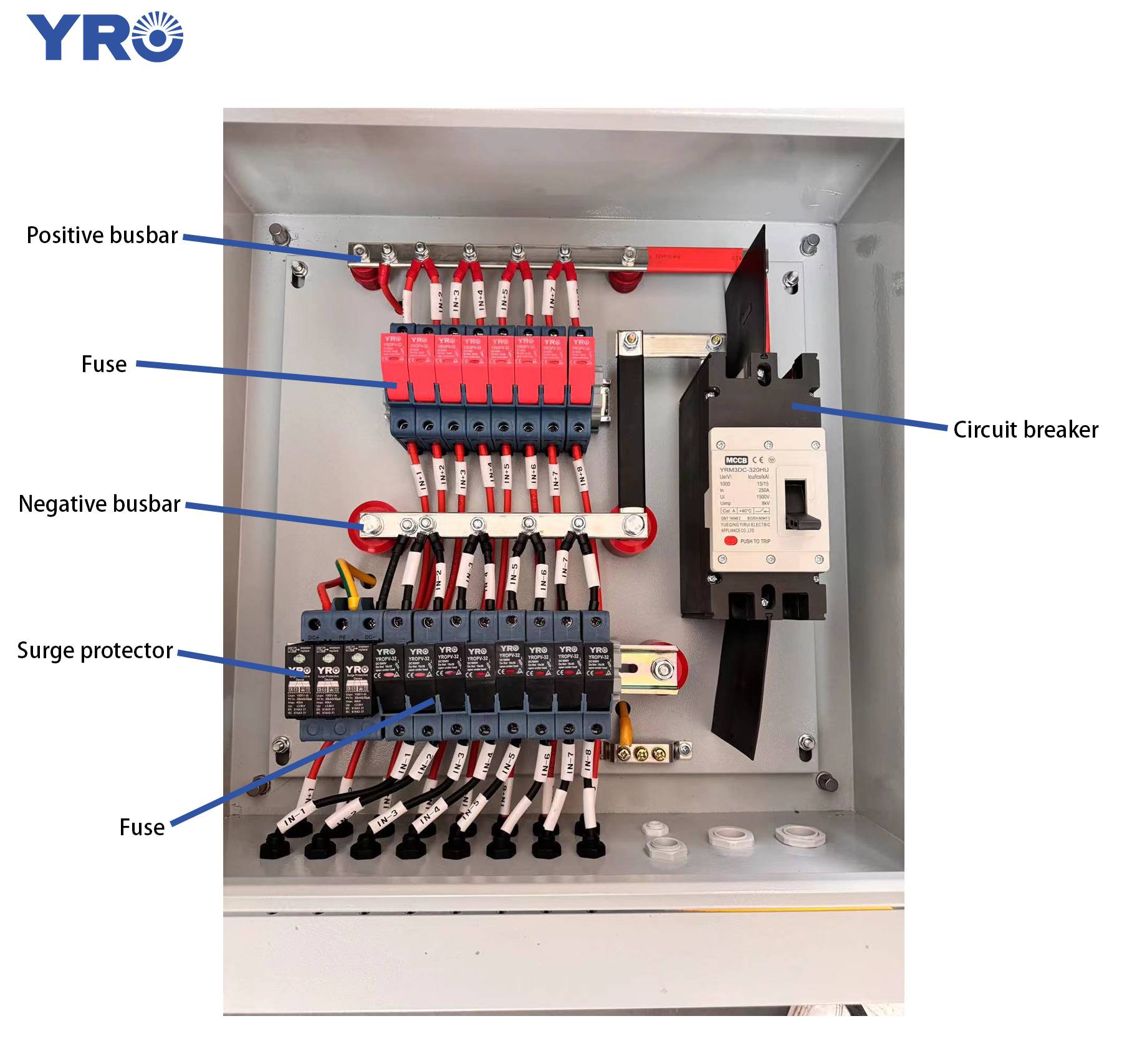

का कवर खोलेंवितरण बक्से, और घटकों की एक चमकदार सरणी देखने में आती है। हम उनके कार्यों को ऊपर से नीचे और बाएं से दाएं क्रम में बताएंगे।

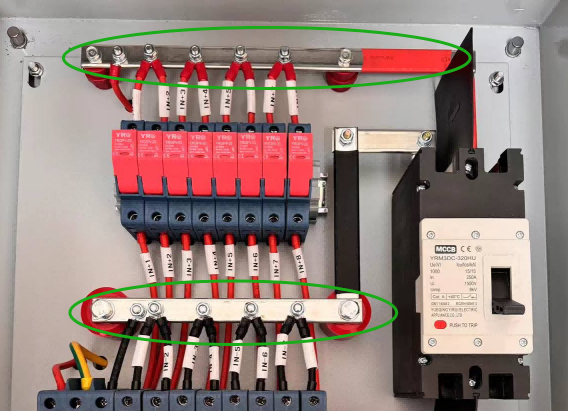

1। बसबार

एक बसबार एक प्रवाहकीय घटक हैवितरण बक्सेयह सकारात्मक और नकारात्मक कंडक्टरों को जोड़ने के लिए जिम्मेदार है। बसबार अक्सर तांबे से बना होता है। क्योंकि कॉपर में उत्कृष्ट विद्युत चालकता है, यह शक्ति को सुचारू रूप से प्रवाहित करने की अनुमति देता है, बिजली के नुकसान को कम करता है, और बिजली संचरण दक्षता में सुधार करता है। इसके अलावा, तांबे में उच्च यांत्रिक शक्ति भी होती है और यह बड़े वर्तमान भार का सामना कर सकता है, जो बिजली उपकरणों के स्थिर संचालन को बनाए रखने के लिए आवश्यक है।

बसबार के प्रदर्शन को बेहतर बनाने के लिए, यह आमतौर पर टिन की एक परत के साथ कवर किया जाता है। टिन तांबे को लंबे समय तक हवा के साथ ऑक्सीकरण से रोक सकता है, ऑक्सीकृत परत के कारण संपर्क प्रतिरोध में वृद्धि से बच सकता है। इसके अलावा, टिन चढ़ाना विद्युत कनेक्शन को सुरक्षित बनाने के लिए, आर्किंग और स्पार्किंग की संभावना को कम कर देता है।

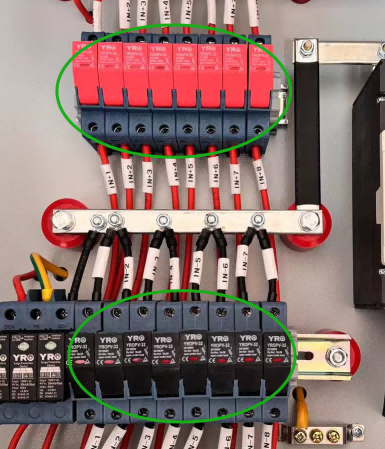

2। फ्यूज

का मुख्य कार्यफ्यूजयह है कि जब वर्तमान फ्यूज के रेटेड मूल्य से अधिक हो जाता है,फ्यूज धारककोर ओवरहीटिंग के कारण पिघल जाएगा, जिससे करंट को काट दिया जाएगा और सर्किट की रक्षा की जाएगी। आप देख सकते हैं कि यहां दो पंक्तियाँ हैं। ऊपर की लाल पंक्ति सकारात्मक पोल से जुड़ी है, और नीचे दी गई काली पंक्ति नकारात्मक पोल से जुड़ी है। विद्युत कनेक्शन में, लाल आमतौर पर सकारात्मक ध्रुव का प्रतिनिधित्व करता है, और काला नकारात्मक ध्रुव का प्रतिनिधित्व करता है। वायरिंग त्रुटियों से बचने के लिए, यरो फ़्यूज़ की उपस्थिति डिजाइन भी इस सिद्धांत का अनुसरण करती है, क्रमशः लाल और काले रंग का उपयोग करते हुए, वायरिंग को अधिक सहज बनाती है। इस तरह, बस रंग का अवलोकन करके, आप स्पष्ट रूप से इसी कनेक्शन की स्थिति का निर्धारण कर सकते हैं, स्थापना की सटीकता और सुरक्षा में सुधार कर सकते हैं।

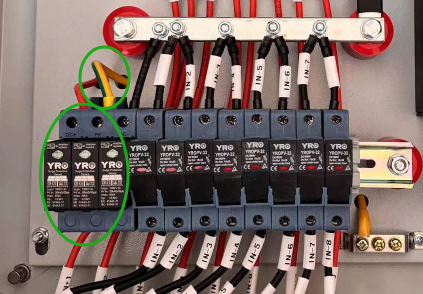

3। बिजली की गिरफ्तारी

आगे बढ़ते हुए, काले फ्यूज के बगल में घुड़सवार हैबिजली गिरने वाला। इसका मुख्य कार्य विद्युत उपकरणों को क्षणिक ओवरवॉल्टेज (सर्ज) द्वारा क्षतिग्रस्त होने से रोकना है। उपकरणों के संचालन के दौरान, यदि आप नोटिस करते हैं कि संकेतक प्रकाश परबिजली गिरने वालालाल हो जाता है, इसका मतलब है कि इसने एक मजबूत उछाल के झटके का अनुभव किया है, जैसे कि बिजली की हड़ताल या असामान्य रूप से उच्च वर्तमान के कारण आत्म सुरक्षा। इस बिंदु पर, हमें यह सुनिश्चित करने के लिए अन्य विद्युत उपकरणों की परिचालन स्थिति की तुरंत जांच करने की आवश्यकता है कि वे प्रभावित नहीं हैं। यह जांचना भी महत्वपूर्ण है कि क्या एसपीडी को स्वयं को बदलने की आवश्यकता है, यह सुनिश्चित करने के लिए कि यह अभी भी प्रभावी सुरक्षा प्रदान कर सकता है।

सावधान छात्र देख सकते हैं कि वितरण बॉक्स में, लाल और काले तारों के अलावा, एक असाधारण विशिष्ट पीले हरे रंग के तार भी हैं। यह तार बिजली की गिरफ्तारी से जुड़ा हुआ है और एक जमीन के रूप में कार्य करता है। ग्राउंडिंग विद्युत सुरक्षा का एक बहुत महत्वपूर्ण हिस्सा है, यह विद्युत उपकरणों और कर्मियों के संभावित खतरों से बचने के लिए, पृथ्वी में सुरक्षित रूप से वर्तमान में उत्पन्न बिजली के दोष या रिसाव के कारण उपकरण हो सकता है। इसलिए, इस पीले हरे रंग के तार को ग्राउंडिंग वायर के रूप में जाना जाता है, और इसकी भूमिका यह सुनिश्चित करने के लिए है कि वर्तमान उपकरण के माध्यम से कर्मियों के लिए उपकरण शेल के माध्यम से प्रवाहित नहीं होगा, सिस्टम और उपयोगकर्ताओं की सुरक्षा की सुरक्षा के लिए।

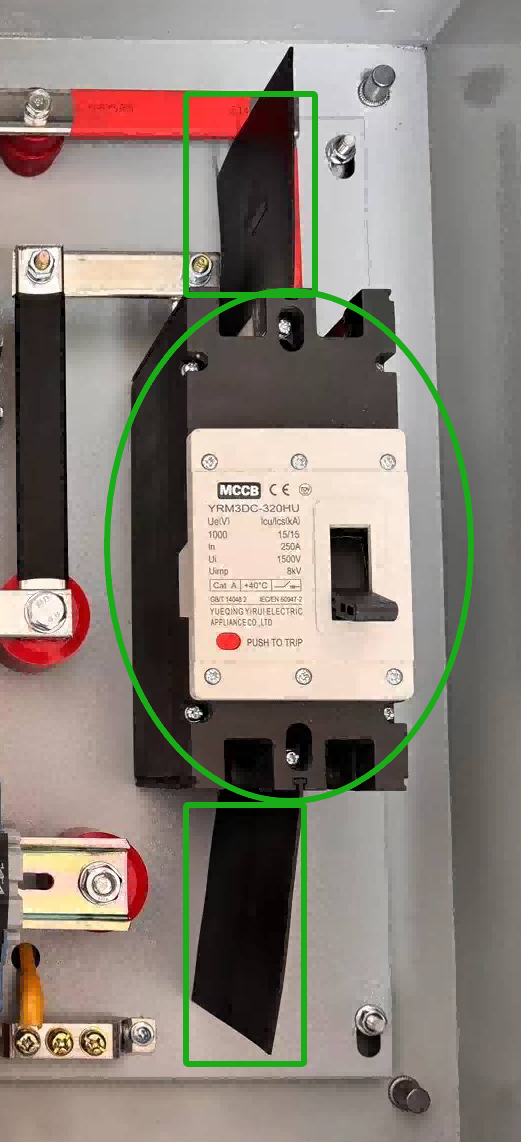

4। सर्किट ब्रेकर

हमारी टकटकी चला जाता हैपरिपथ वियोजकदाईं ओर। सर्किट ब्रेकर वितरण बॉक्स में एक महत्वपूर्ण घटक है, और मुख्य रूप से सर्किट के उद्घाटन और समापन के लिए उपयोग किया जाता है। यदि वोल्टेज बहुत अधिक है या वर्तमान बहुत बड़ा है, तो सर्किट ब्रेकर स्वचालित रूप से यात्रा करेगा, इस प्रकार सर्किट और उपकरणों की सुरक्षा की रक्षा करेगा।

सर्किट ब्रेकर के पास दो काली चीजें हैं। ये चाप बुझाने वाली प्लेटें हैं। प्रत्यक्ष वर्तमान में आर्किंग की विशेषता है। जब लाल तार और काले तार जुड़े होते हैं, लेकिन शॉर्ट सर्कुअन नहीं होते हैं और एक दूसरे के करीब होते हैं, तो स्पार्क हो सकते हैं। यह आर्किंग घटना है। आर्क बुझाने वाली प्लेट का कार्य ऐसा होने से रोकने के लिए है।

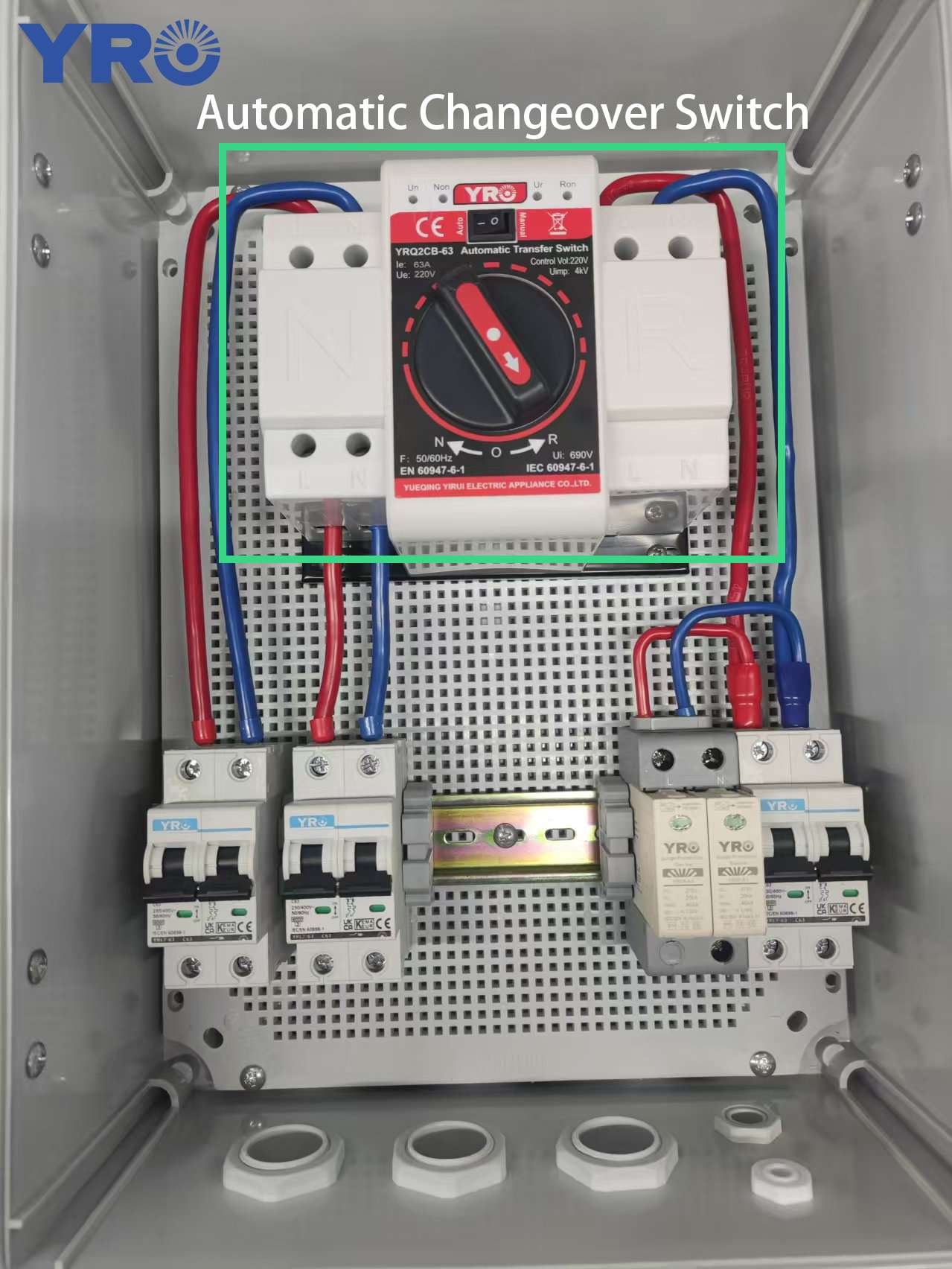

5। अन्य

उपरोक्त घटकों के अलावा, वोल्टेज रक्षक के नीचे/नीचे,स्वत: परिवर्तन स्विचदोहरी बिजली की आपूर्ति के लिए, रिसाव रक्षक, संपर्ककर्ता आदि को भी वितरण बॉक्स में स्थापित किया जा सकता है। इन घटकों को अधिक व्यापक बिजली सुरक्षा और नियंत्रण समाधान प्रदान करने के लिए वास्तविक आवश्यकताओं के अनुसार यथोचित रूप से कॉन्फ़िगर किया जा सकता है।
