नई ऊर्जा अनुप्रयोगों में ओवरवॉल्टेज और अंडरवोल्टेज संरक्षण कैसे लागू करें?

वोल्टेज में उतार-चढ़ाव महत्वपूर्ण और बढ़ते नए ऊर्जा क्षेत्र सहित विभिन्न क्षेत्रों में संवेदनशील विद्युत उपकरणों के लिए एक महत्वपूर्ण जोखिम पैदा करता है। इनवर्टर, ऊर्जा भंडारण प्रणालियों और चार्जिंग बुनियादी ढांचे की सुरक्षा, परिचालन निरंतरता और दीर्घायु सुनिश्चित करने के लिए विश्वसनीय ओवरवॉल्टेज और अंडरवोल्टेज सुरक्षा को लागू करना महत्वपूर्ण है। यह लेख मुख्य अवधारणाओं और प्रभावी समाधानों की रूपरेखा तैयार करता है, जैसे समर्पित संरक्षकों की भूमिका पर प्रकाश डालता हैवाईआरओ एडजस्टेबल ओवर और अंडर वोल्टेज रक्षक।

1. ओवरवोल्टेज और अंडरवोल्टेज क्या है?

· अंडरवोल्टेज को ऐसी स्थिति के रूप में परिभाषित किया जाता है जहां लागू वोल्टेज कम से कम एक मिनट के लिए रेटेड वोल्टेज के 90% या उससे कम हो जाता है।

· ओवरवॉल्टेज से तात्पर्य कनेक्टेड उपकरणों की सुरक्षित संचालन सीमा से परे मुख्य वोल्टेज में असामान्य वृद्धि से है।

दोनों स्थितियाँ, यदि अनियंत्रित हों, तो ऐसे उपकरणों को गंभीर क्षति पहुँचा सकती हैं जो ऐसे वोल्टेज उतार-चढ़ाव के लिए डिज़ाइन नहीं किए गए हैं।

2. ओवरवोल्टेज और अंडरवोल्टेज के खतरे

वोल्टेज के तहत लंबे समय तक संचालन के कारण मोटर और कंप्रेसर जैसे उपकरण ज़्यादा गरम हो सकते हैं, ख़राब हो सकते हैं, या समय से पहले ख़राब हो सकते हैं। नई ऊर्जा के संदर्भ में, यह सौर पंपिंग सिस्टम या बैटरी प्रबंधन सर्किट के महत्वपूर्ण घटकों को प्रभावित कर सकता है। लक्षणों में मंद रोशनी और बैटरियों का ठीक से रिचार्ज न होना शामिल है।

ओवरवॉल्टेज विद्युत उपकरण को उसके इच्छित मापदंडों से परे संचालित करने के लिए मजबूर करता है। फोटोवोल्टिक इनवर्टर या डीसी-डीसी कन्वर्टर्स में संवेदनशील इलेक्ट्रॉनिक सर्किट के लिए, निरंतर ओवरवॉल्टेज विनाशकारी हो सकता है, संभावित रूप से अधिकतम वोल्टेज सहनशीलता से अधिक हो सकता है और इसके परिणामस्वरूप संचालित उपकरणों को स्थायी क्षति हो सकती है।

3. ओवरवॉल्टेज को कैसे रोकें?

प्रभावी ओवरवॉल्टेज सुरक्षा समय पर पता लगाने और स्वचालित डिस्कनेक्शन पर निर्भर करती है। प्रमुख रणनीतियों में शामिल हैं:

· समर्पित संरक्षकों का उपयोग: औद्योगिकवाईआरओ एडजस्टेबल ओवर और अंडर वोल्टेज रक्षक(ओयूपीए) एक पहचान इकाई और एक स्वचालित स्विच (एक संपर्ककर्ता की तरह) को एकीकृत करता है। जब किसी खराबी के कारण वोल्टेज एक निर्धारित ऊपरी सीमा से ऊपर बढ़ जाता है, तो रक्षक तुरंत वितरण लाइन की बिजली काट देता है, जिससे डाउनस्ट्रीम नई ऊर्जा उपकरणों की सुरक्षा होती है।

· बिजली आपूर्ति में अंतर्निहित सुरक्षा का लाभ उठाना: आधुनिक स्विचिंग बिजली आपूर्ति अक्सर ओवरवॉल्टेज प्रोटेक्शन (ओवीपी) कार्यों को एकीकृत करती है। उदाहरण के लिए, यदि आउटपुट एक निर्धारित सीमा (उदाहरण के लिए, लक्ष्य का 110%) से अधिक हो जाता है, तो वे ऊर्जा हस्तांतरण को रोकने के लिए सर्किट को क्लैंप करके माइक्रोसेकंड के भीतर ट्रिगर किए गए फीडबैक तुलनित्र का उपयोग कर सकते हैं।

· सॉफ्ट-स्टार्ट सर्किट लागू करना: पावर-अप के दौरान आउटपुट ओवरवॉल्टेज को रोकने के लिए, स्विचिंग बिजली आपूर्ति सॉफ्ट-स्टार्ट सर्किट का उपयोग करती है। ये आउटपुट वोल्टेज को धीरे-धीरे उसके निर्धारित मूल्य तक बढ़ने की अनुमति देते हैं, जिससे नियंत्रण लूप को समायोजित और स्थिर होने का समय मिलता है।

· उन्नत सर्किट डिजाइन: तेजी से इनपुट वोल्टेज परिवर्तन वाले अनुप्रयोगों के लिए, उन्नत डीसी-डीसी कन्वर्टर्स आउटपुट ओवरशूट को रोकने और आउटपुट वोल्टेज की क्रमिक, सुरक्षित वसूली सुनिश्चित करने के लिए अनुकूलित नियंत्रण विधियों का उपयोग करते हैं, जो परिवर्तनीय बिजली उत्पादन के साथ नई ऊर्जा प्रणालियों में मूल्यवान सुविधा है।

4. अंडरवोल्टेज को कैसे रोकें?

ओवरवॉल्टेज के समान, अंडरवोल्टेज से होने वाली क्षति को रोकने में निगरानी और स्वचालित हस्तक्षेप शामिल है।

· अंडरवोल्टेज रिले स्थापित करना: ये उपकरण लगातार आपूर्ति वोल्टेज की निगरानी करते हैं। अंडरवोल्टेज स्थिति (एक निर्धारित निचली सीमा से नीचे वोल्टेज) का पता चलने पर, वे जुड़े उपकरणों की सुरक्षा के लिए आपूर्ति बंद कर देते हैं। आधुनिक रिले में अक्सर ग्रिड से जुड़ी नई ऊर्जा प्रणालियों में बहुत कम, क्षणिक वोल्टेज गिरावट से होने वाली परेशानी को रोकने के लिए एक समायोज्य टाइमर शामिल होता है।

· एडजस्टेबल प्रोटेक्शन सर्किट का उपयोग करना: इलेक्ट्रॉनिक प्रोटेक्शन सर्किट को एडजस्टेबल शंट रेगुलेटर (जैसे, TL431) जैसे घटकों का उपयोग करके डिज़ाइन किया जा सकता है। एक वोल्टेज डिवाइडर नेटवर्क कम कट-ऑफ वोल्टेज सेट करता है। यदि मुख्य वोल्टेज गिरता है, जिससे नमूना वोल्टेज इस संदर्भ से नीचे चला जाता है, तो सर्किट ट्रिगर हो जाता है, ड्राइविंग रिले बंद हो जाता है और लोड डिस्कनेक्ट हो जाता है।

5। उपसंहार

नई ऊर्जा अनुप्रयोगों में मूल्यवान उपकरणों को वोल्टेज अस्थिरता से बचाना आवश्यक है। समाधान विशिष्ट अनुप्रयोगों के लिए सरल, समायोज्य DIY सुरक्षा सर्किट से लेकर परिष्कृत, एकीकृत संरक्षक जैसे होते हैंवाईआरओ एडजस्टेबल ओवर और अंडर वोल्टेज रक्षकऔर उन्नत बिजली आपूर्ति आईसी। मुख्य सिद्धांत सुसंगत रहता है: लाइन वोल्टेज की लगातार निगरानी करें और सुरक्षित ऊपरी और निचली सीमा से परे विचलन होने पर स्वचालित रूप से बिजली काट दें।

जैसे सुरक्षा समाधान का चयन करते समयवाईआरओ एडजस्टेबल ओवर और अंडर वोल्टेज रक्षक, आवश्यक सुरक्षा प्रकार (ओवरवॉल्टेज, अंडरवोल्टेज, या दोनों), ध्रुवों की संख्या, स्थापना विधि, और क्या ओवरकरंट सुरक्षा जैसी अतिरिक्त सुविधाओं की आवश्यकता है जैसे कारकों पर विचार करें। सही सुरक्षा लागू करने से नई ऊर्जा वातावरण की मांग में उपकरण की दीर्घायु, सुरक्षा और विश्वसनीयता सुनिश्चित होती है।

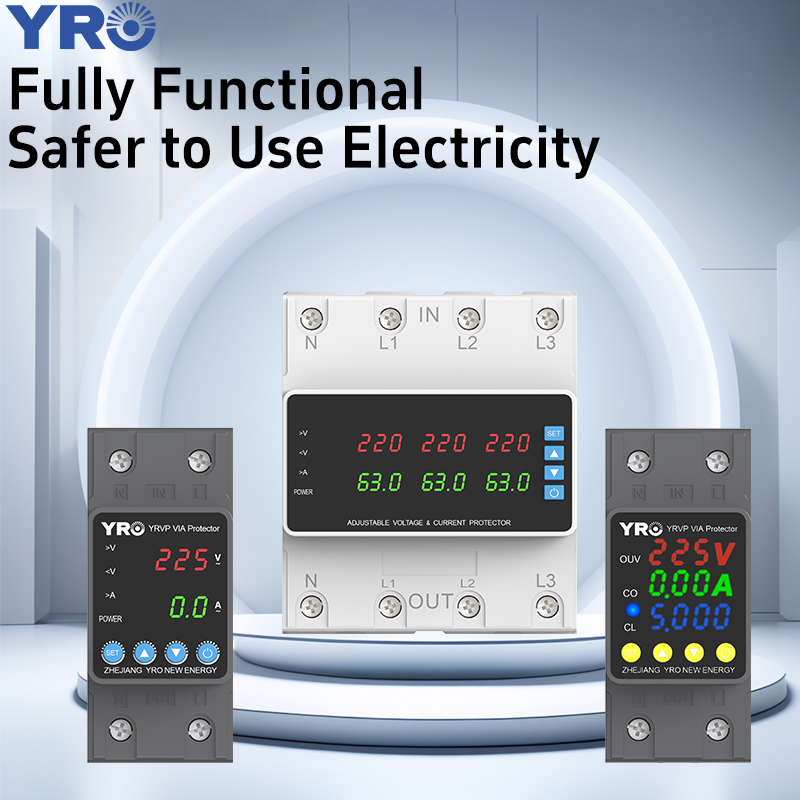

वाईआरओ ओवरवॉल्टेज और अंडरवोल्टेज रक्षक अंतरराष्ट्रीय मानकों के अनुपालन में डिज़ाइन किए गए हैं, जो आपके विद्युत प्रणालियों के लिए विश्वसनीय सुरक्षा प्रदान करते हैं।
